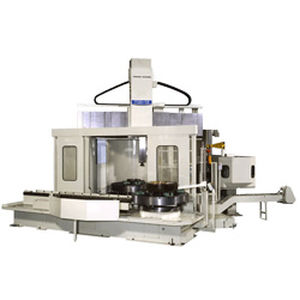

Mandrinadora-fresadora CNC TUD

verticalde columna2 ejes

Serie TUD de mandrinadoras y tornos verticales CNC para una eficacia inigualable en las operaciones de mandrinado y torneado La columna de fundición de paredes gruesas y la viga están diseñadas térmicamente de forma simétrica para un mecanizado de alta precisión y resistencia Con mecanismo de bloqueo automático de la herramienta El cilindro cuadrado de 220 mm (8,66 pulg.) está sólidamente encapsulado en una estructura monocaja que incorpora un mecanismo de bloqueo automático de la herramienta Para prácticamente todas las alturas de pieza Un mecanismo de posicionamiento por pasos desplaza el travesaño un máximo de 500 mm verticalmente en pasos de 250 mm [750 mm para la TUD-20] para prácticamente todas las alturas de piezas de trabajo Automatización y ahorro de mano de obra Hay disponibles opciones especiales, como un cambiador automático de herramientas (ATC) y un cambiador automático de palets (APC) para aumentar aún más el grado de automatización y el ahorro de mano de obra Mesa y bancada Todos los componentes principales de la máquina están fabricados en fundición de alta calidad. La mesa, de gran resistencia y tamaño, se apoya en una disposición de rodamientos de bolas de empuje de gran diámetro y rodamientos de rodillos cónicos. Este tipo de disposición garantiza un soporte adecuado para un mecanizado pesado extremadamente eficaz y de alta velocidad. Además, el talbe está equipado con 4 mordazas independientes de accionamiento manual y ranuras en T que guían y sujetan la pieza de trabajo en la posición requerida. La deformación térmica se reduce al mínimo gracias al sistema de refrigeración de aceite lubricante de tipo estándar y a la disposición térmicamente simétrica de la bancada de la máquina que soporta la mesa. Además, el mecanismo de accionamiento de la mesa está integrado en la sección trasera de la bancada, y la columna se apoya en la bancada.
