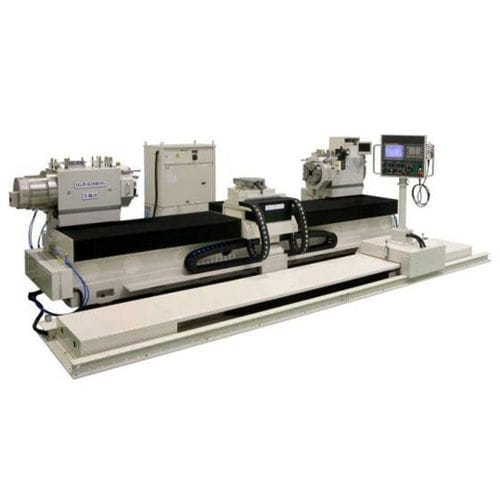

Torno CNC ULR series

horizontal2 ejeshidrostático

Se trata de un torno horizontal que se utiliza para el ranurado preciso en el rollo para el moldeo de láminas ópticas. Las siguientes características están equipadas para obtener un movimiento de máquina de alta precisión y precisión de mecanizado. Movimiento de la máquina de alta precisión y exactitud de mecanizado Mediante el uso de motores lineales para los ejes X y Z, se aumenta la rigidez del servo, y se reducen la alimentación irregular y las proyecciones de cuadrante para permitir una alimentación suave. Las guías X y Z son guías de rodillos en las que los rodillos seleccionados se alinean en la superficie lapeada V-V de alta precisión. De este modo se consigue un movimiento suave y de alta precisión y una gran rigidez. El motor del husillo integra el servomotor integrado sincronizado y utiliza un codificador de alta precisión. Por lo tanto, cuando el husillo se utiliza como eje de indexación (eje C), se elimina el juego mecánico y es posible la indexación y el posicionamiento de alta precisión. Cojinete hidrostático de alta precisión (husillo, eje C) Se aplican cojinetes hidrostáticos para que el husillo soporte el rodillo, y se puede obtener una alta precisión de rotación. Además, el controlador de temperatura de alta precisión controla la temperatura del aceite hidrostático para que el rodamiento sea estable. Cojinete hidrostático neumático de alta precisión (eje B) El cojinete giratorio en el soporte de la herramienta utiliza el servomotor incorporado sincronizado y el codificador de alta precisión de la misma manera que el cojinete neumático giratorio de alta velocidad y el husillo con el fin de garantizar un posicionamiento de alta precisión. Estructura menos afectada por la deformación térmica causada por el cambio ambiental y el calor generado por el sistema de accionamiento
