Transmisión: - Hasta 6500 pies (2 Km) con cable de fibra óptica de índice graduado adecuado o 10 Km utilizando fibra monomodo
Tasa de errores de bit típica: - Mejor que 10-9
SALIDA DE SEÑAL ELÉCTRICA PARA EL RECEPTOR
Formato: - TTL
Conector: - BNC
Velocidad de transmisión de datos: - DC - 50 Mbps
Impedancia de salida: - Niveles TTL a 50 ohmios
Potencia de entrada: - 9-32VDC 1.5W Max.
Opcional 5VDC@250mA
RECEPTOR ÓPTICO
Longitud de onda: - 820 nanómetros (1300nm y 1500nm opcionales)
Sensibilidad mínima: - (BER 10-9) 3 microvatios (-25dBm) @820 nenómetros
Conector óptico: - ST
Temperatura de funcionamiento: - 0°C a 50°C (temperatura ampliada opcional para multimodo)
Tamaño: - 5,125" X 2,125" X 1,0" (13,00 X 5,40 cm)
(13,00 X 5,40 X 2,54 cm)
Peso: - 170 gramos (6 onzas)
INTERFAZ DE LÍNEA DE TRANSMISIÓN
La distancia de funcionamiento depende del diámetro del núcleo de fibra óptica y de la atenuación óptica del cable. En la tabla siguiente se indican tres cables que pueden utilizarse a cualquier velocidad de transmisión de datos. Estos cables están disponibles en conjuntos conectorizados para satisfacer la configuración exacta de su aplicación.
S.I.Tech ofrece enlaces completos que incluyen cable de fibra óptica, conectores, conjuntos de cables y Bit-Drivers.

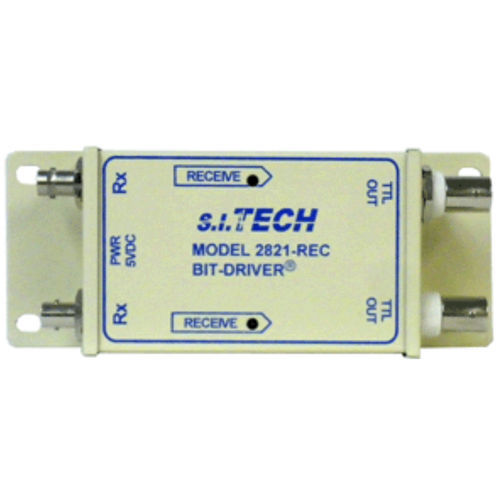

El modelo 2821 consta de 2 receptores de 850nm o 1310nm o receptor de 850nm y 1310.
---
