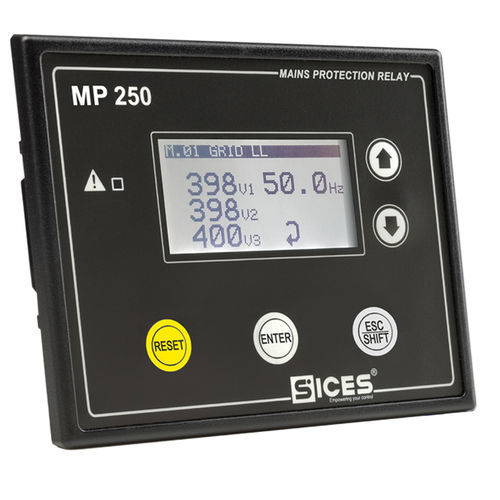

Relé de protección de sobrefrecuencia MP 250

de subfrecuenciapara generadorUSB

El MP250 supervisa continuamente los parámetros de la red, para interrumpir el paralelo entre los generadores y la red en caso de que algunos parámetros estén fuera de los límites. Las salidas digitales del relé pueden utilizarse para emitir una orden de apertura directamente a un disyuntor, o para emitir una orden de disparo a otros controladores (controladores de grupos electrógenos). Se puede gestionar un disyuntor secundario (disyuntor de reserva), en caso de fallo de apertura del principal (disyuntor de interfaz). Se dispone de un conjunto completo de protecciones de red. El relé dispone de protecciones multietapa para subtensiones y sobretensiones, subfrecuencia y sobrefrecuencia, así como para la tasa de cambio de frecuencia (ROCOF). Todas las protecciones son totalmente configurables, lo que permite utilizar el MP250 en distintos países con diferentes códigos de red, y ofrece la posibilidad de pasar por encima de los fallos para evitar disparos molestos. El MP250 es totalmente compatible con los códigos de red pertinentes, incluidos G59/3 y G99. El relé muestra su estado de funcionamiento y las alarmas a través de una pantalla gráfica LCD y de indicadores LED. Los botones frontales permiten la navegación por la pantalla, el ajuste de los parámetros y el restablecimiento de las alarmas. Los parámetros son accesibles desde el panel frontal o mediante la conexión a un PC utilizando el software BOARDPRG3. Entradas y salidas -N. 4 entradas digitales. -N. 6 Salidas digitales. Comunicación -N. 1 puerto USB Datos técnicos -Tensión de alimentación: 7...32Vdc. -Consumo de energía en espera: menos de 3 W (110mA @ 27 VDC). -Frecuencia nominal: 50Hz o 60Hz -Temperatura de funcionamiento: -30°...+70 °C. -Temperatura de almacenamiento: -35...+80 °C. -Humedad: 10-90% (sin condensación). -Dimensiones: 141(L) x 113 (H) x 39(P) mm.
