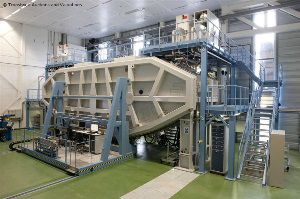

Máquina para estucado de tipo rodillo a rodillo

Recubridor a escala de producción de PECVD Aplicación CVD mejorado por plasma de p-i-n tándem de silicio amorfo hidrogenado en láminas metálicas para la producción de multicapas absorbentes de energía solar. Ingeniería y Tecnología El sistema de recubrimiento PECVD es una planta de producción de tipo rollo a rollo, diseñada para el recubrimiento al vacío de una sola cara de láminas metálicas de hasta 1340 mm de ancho. La zona de deposición consiste en uno o más electrodos de RF dentro de un volumen hermético al gas y está configurada para la deposición ascendente. La configuración particular de las zonas de deposición evita la contaminación cruzada. El sustrato se precalienta antes de la deposición del revestimiento, se calienta durante el proceso de deposición y se enfría después del revestimiento. Los gradientes de temperatura en la lámina no exceden los 4 oC/cm. La temperatura de los dispositivos eléctricos, la placa curvada y el sustrato se controla con termopares y sensores IR. El sustrato se apoya mecánicamente en una placa curvada calentada. La placa curvada consta de varios segmentos con un radio de curvatura de 10 metros. El sistema de bobinado irreversible asegura una tensión optimizada y un manejo de la lámina sin rayas ni arrugas. El sistema de bombeo consiste en un elevador mecánico y bombas de desbaste en seco. Las zonas de RF tienen líneas de bomba separadas y estranguladas para variar los flujos de gas y la presión de forma independiente en cada zona. La plataforma de servicio de dos niveles, la puerta de la cámara móvil y los electrodos de RF aseguran la simplicidad del mantenimiento. El sistema de control aplica un concepto modular para una fácil ampliación del software de control. Hoja de datos Sustrato: láminas de metal Ancho del sustrato: hasta 1340 mm Espesor del sustrato: 50 ... 100 µm Diámetro máximo del rollo: hasta 820 mm Recubrimiento: a-Si:H Velocidad de bobinado: 0.05 ... 0.5 m/min
