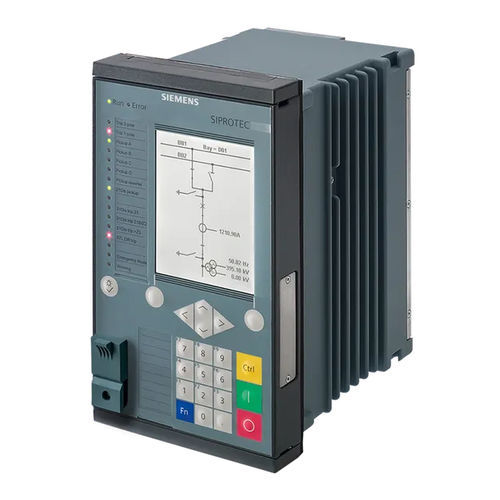

Relé de protección diferencial SIPROTEC 7SD series

de tensiónpara línea eléctrica aéreapara montaje en panel

La protección diferencial de línea SIPROTEC 7SD82/86/87 ha sido diseñada especialmente para la protección selectiva de líneas aéreas y cables con alimentación de un extremo y de varios extremos en sistemas de media y alta tensión. También son posibles transformadores y bobinas de compensación en la gama de protección. Con su flexibilidad y la herramienta de ingeniería DIGSI 5 de alto rendimiento, los equipos SIPROTEC 5 ofrecen soluciones de sistema orientadas al futuro con una alta seguridad de inversión y bajos costes operativos. Características Función principal: -Protección diferencial para aplicaciones de media y alta tensión -Interoperabilidad de los dispositivos de protección de línea SIPROTEC 5 y SIPROTEC 4 Tropezando: -3 polos, tiempo mínimo de disparo: 19 ms Entradas y salidas: -4 transformadores de corriente, -4 transformadores de tensión, -11 ó 23 entradas binarias, -9 ó 16 salidas binarias Flexibilidad de hardware: -El módulo base 1/3 dispone de 2 estructuras cuantitativas diferentes para entradas y salidas binarias. No es posible añadir módulos de expansión 1/6; el ancho de la carcasa está disponible con pantalla grande o pequeña. Anchura de la carcasa: -1/3 × 19 pulgadas Funciones DIGSI 5 permite configurar y combinar todas las funciones según sea necesario. -Tiempo mínimo de disparo: 19 ms -La función principal de protección es la protección diferencial con algoritmo adaptativo para una máxima sensibilidad y estabilidad incluso con los más diferentes errores del transformador, saturación del transformador de corriente y corrientes de carga capacitivas -Protección de respaldo direccional y varias funciones adicionales
