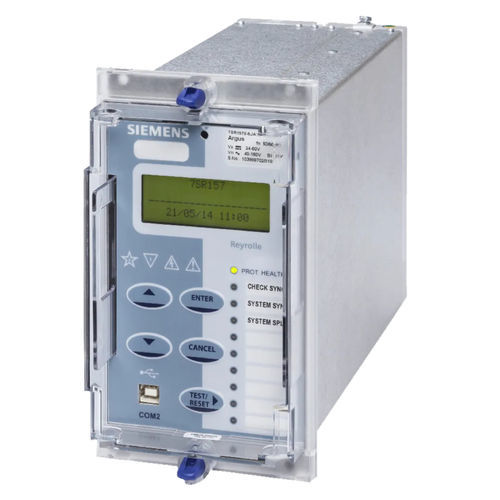

Relé de protección de fase Reyrolle 7SR157

de tensiónde frecuenciade sincronización

El Reyrolle 7SR157 Argus es un relé combinado de comprobación y sincronización del sistema diseñado para llevar a cabo el cierre controlado de un disyuntor utilizando las mediciones de las tensiones de la línea y del bus Características El relé evitará el cierre de un disyuntor si las diferencias de ángulo de fase, frecuencia de deslizamiento o magnitud de la tensión están fuera de los límites prescritos. Si los parámetros están dentro de los límites, el relé emitirá una salida que puede utilizarse para cerrar el disyuntor directamente o junto con un esquema de cierre automático. Alojado en una carcasa de 4U de altura y tamaño E4, el relé proporciona datos de instrumentación y de fallos con lógica de entrada y salida integrada, registro de datos e informes de fallos. El acceso de comunicación a la funcionalidad del relé se realiza a través de un puerto USB frontal para la conexión local a un PC o un puerto RS485 eléctrico trasero para la conexión remota. Monitorización -Detector de subtensión (25) -Detector de tensión diferencial (25) -Niveles de tensión (estado vivo y muerto) (25) -Supervisión de cierre de circuito (74) -Fallo de la TV (60) Control -Ajuste de la tensión (magnitud y fase) (25) -Detector de desviación del sistema (25) -Comprobación de la sincronización (25) -Comprobación de la sincronización de la guardia de cierre (25) -Sincronización del sistema (25) -Sincronización a cero (25) -Sincronización del sistema (25) -Sincronización de bypass (25)
