Relé de protección de fase Reyrolle 7SR23

de corrientede fuga a tierrapara generador

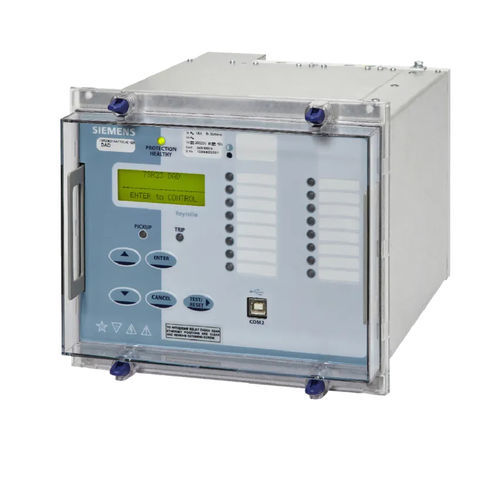

El 7SR23 DAD es un relé numérico de corriente circulante de alta impedancia que cuenta con cuatro entradas de corriente, se utiliza como unidad de protección para detectar fallas de fase y de tierra. Características El relé puede aplicarse a barras colectoras, conexiones, transformadores, reactores y motores. El relé se utiliza en aplicaciones de "alta impedancia" junto con resistencias estabilizadoras externas y resistencias no lineales (Metrosils). Los componentes externos estandarizados pueden suministrarse en una carcasa Epsilon para facilitar el diseño y la instalación. La función de supervisión de TC integrada detecta los circuitos abiertos en los circuitos de cableado secundario de TC, una consideración en la que los circuitos de TC están conmutados. Los relés están alojados en cajas E6 o E8. Se proporciona una lógica integrada para permitir la configuración óptima de la funcionalidad de entrada y salida del relé. La funcionalidad de protección, instrumentación y medición es accesible a través de canales de comunicación de datos. Un puerto USB frontal para la conexión local y un puerto trasero RS485 para la conexión remota están incluidos de serie, y hay disponibles puertos traseros adicionales como opciones. Funciones Funciones de protección -Protección diferencial global 87/50(G) -Protección contra cortocircuito a tierra 87REF -Fallo a tierra (50G) Funciones de supervisión -Supervisión del CT (CT50) -Monitor de holgura de fallos (87/50BF) Funciones de supervisión -Instrumentación Otras funciones -Opción IEC 61850 -Ocho grupos de ajustes -Protección con contraseña -Autocontrol -Registros de fallos, eventos y formas de onda
