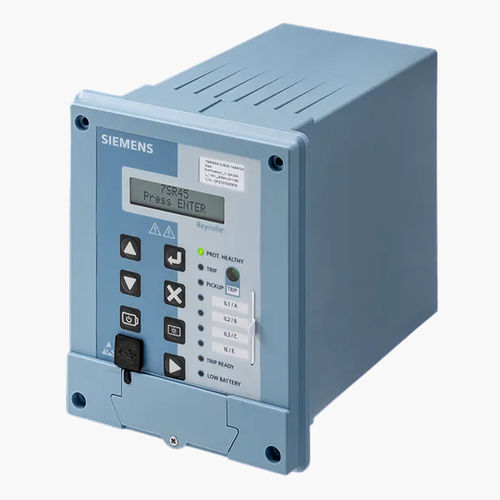

Relé de protección de sobreintensidad Reyrolle 7SR45

de fasede fuga a tierraRS485

El relé Reyrolle 7SR45 Argus autoalimentado/doblemente alimentado para sobrecorriente no direccional y falla a tierra está desarrollado usando la última generación de tecnología de hardware y está disponible en múltiples variantes dependiendo del transformador de corriente (CT), entrada binaria/salida binaria, fuente de alimentación y configuración de comunicación. Características El relé numérico Reyrolle 7SR45 proporciona funciones de sobrecorriente de tiempo definido y de tiempo inverso y de protección contra fallas a tierra, asegurando una sensibilidad con un ajuste mínimo de operación de 0.2 ⋅ He sido clasificado para la protección contra sobrecorriente de fase. El relé está alimentado por TC con la opción de conexión a una fuente auxiliar externa para proporcionar un puerto adicional de seguridad y comunicaciones para la conexión a SCADA. El diseño compacto no extraíble proporciona una fascia frontal a las teclas de navegación, la pantalla LCD y el puerto USB frontal para facilitar su uso -Autoalimentación / alimentación auxiliar -10 registros de fallos -100 registros de eventos -Protección con contraseña -Autocontrol -Funciones de protección de sobreintensidad (instantánea y retardada) -Integración de relés a través del software Reydisp Evolution PC -Sensibilidad del 20% de la corriente nominal -Interfaz en serie Hardware -4 Transformador de intensidad con 1 A o 5 A Entradas -Hasta 4 entradas binarias y 4 salidas binarias -2 salidas binarias bloqueadas, 1 conmutada y 1 normalmente abierta -1 salida de impulsos -2 opciones de carcasa para montaje en varias RMU's Interfaz de usuario -16 caracteres x 2 líneas retroiluminadas LCD -Teclas de navegación del menú -9 LED's predeterminados para un uso fácil -Bandera mecánica -Interfaz USB frontal -Puerto de comunicación RS485 trasero opcional
