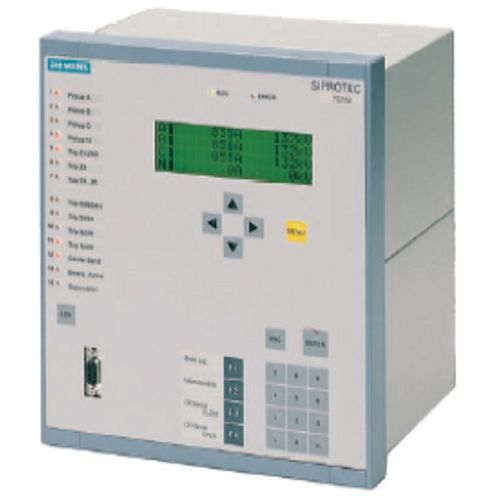

Relé de protección de distancia SIPROTEC 7SA series

de velocidadde sincronizaciónmonofásico

Las protecciones de distancia SIPROTEC 7SA522 y SIPROTEC 7SA6 han sido diseñadas especialmente para la protección de líneas en redes de media y alta tensión. Con la herramienta de ingeniería de alto rendimiento DIGSI 4, los dispositivos SIPROTEC 4 ofrecen soluciones de sistema fáciles de usar para la protección, automatización y monitorización con una alta experiencia de campo y seguridad. Características El SIPROTEC 7SA522 incorpora varias funciones de protección que normalmente se requieren para la protección de líneas de transmisión. -Tiempo de disparo de alta velocidad -Adecuado para cables y líneas aéreas con o sin compensación de condensadores en serie -Detección automática de oscilaciones de potencia para frecuencias de oscilación de potencia de hasta 7 Hz Comunicación digital relé a relé para topologías de dos y tres terminales -Reenganche automático adaptativo (ADT) Hardware -Entradas binarias: 8 a 24 -Salidas binarias : 16 a 44 -Salidas de disparo de alta velocidad: 5/10 (opcional) -Visualización de texto -Carcasa de montaje superficial o empotrable Interfaces de comunicación -Puerto del sistema - IEC 61850 - CII 60870-5-103 - PROFIBUS DP - DNP 3 -Puerto de servicio - DIGSI 4 - Módem -2 interfaz de datos de protección en serie para teleprotección -Puerto frontal - DIGSI 4 -Sincronización de tiempo a través de IRIG B, DCF 77 o interfaz del sistema Funciones Funciones de protección -Protección de distancia no conmutada con 6 sistemas de medición (21/21N) -Protección de falla a tierra de alta resistencia para disparo monofásico y trifásico (50N, 51N, 67N) -Protección telemática (piloto) (85) -Localizador de fallos (FL) -Detección de oscilaciones de potencia / disparo (68/68T) -Protección de sobreintensidad de fase (50/51) -Protección de sobreintensidad de bus STUB (50STUB) -Protección de conmutación en caso de fallo (50HS) -Protección contra sobretensión/baja tensión (59/27)
