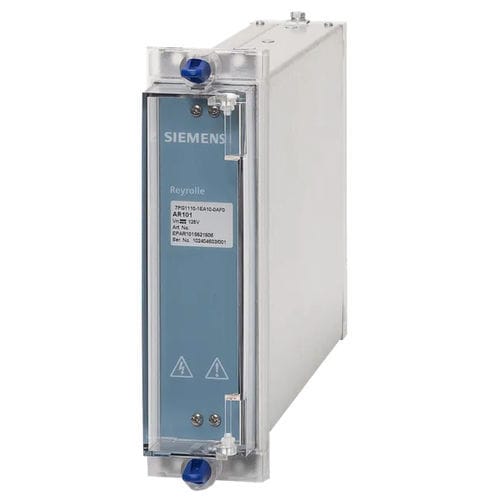

Relé electromecánico DC 7PG series

ACpara montaje en panelauxiliar

La gama comprende relés electromecánicos para una amplia gama de funciones auxiliares y de disparo. Se pueden especificar varias combinaciones de bobinas, contactos, indicadores de funcionamiento. También hay opciones disponibles para los modos de funcionamiento y restablecimiento. 7PG11 Relés AR - funciones auxiliares generales - repeticiones, indicaciones, relés FR de lógica de esquema. Características Los relés tipo AR son una gama de relés electromecánicos de hasta 8 contactos que cumplen con la norma IEC 61850. Se pueden suministrar en la mayoría de las combinaciones de contactos, banderas y arreglos de rearme. Los relés se identifican por una serie de números y letras que definen las características importantes del relé. Los siguientes comentarios se proporcionan como guía para las diversas características de los relés de tipo AR. Funciones Los relés se identifican por una serie de números y letras que definen las características importantes del relé. AR -AR - 1 Hasta 8 contactos de rearme automático, en cualquier combinación de normalmente abierto o normalmente cerrado según se requiera. AR -AR - 2 Hasta 8 contactos de rearme automático, en cualquier combinación de normalmente abierto o normalmente cerrado según se requiera -AR - 3 Los contactos eléctricos y manuales se suministran con un mecanismo de restablecimiento de contactos en la tapa de la caja del relé -AR - 4 Contactos de rearme manual y automático, se pueden suministrar con 2 contactos de rearme manual y un máximo de 4 contactos de rearme automático. Todos los contactos pueden ser normalmente abiertos o normalmente cerrados. -AR - 6 Contactos de rearme eléctrico con indicador de rearme automático opcional -AR - 3 Y 6 Las bobinas de rearme tienen un tiempo nominal de cortocircuito, recomendamos que los circuitos de rearme incluyan un contacto normalmente abierto (de corte).
