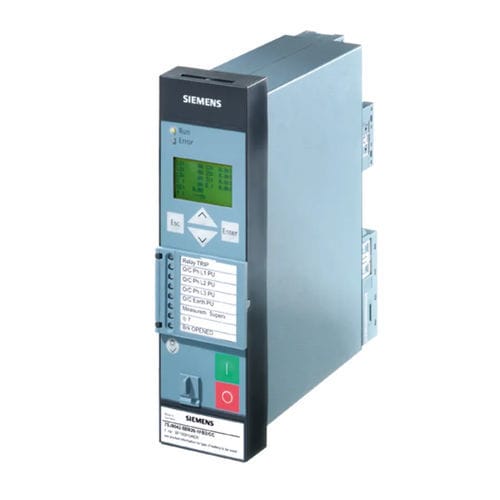

Relé de protección de tensión SIPROTEC 7SK8 series

de frecuenciade sobrecargade potencia

Los SIPROTEC 7SK80 y SIPROTEC 7SK81 son relés de protección de motores multifuncionales. Están diseñados para la protección de motores asíncronos de todos los tamaños. Características El SIPROTEC 7SK80 dispone de "funciones de protección flexibles". El usuario puede crear hasta 20 funciones de protección adicionales. Por lo tanto, se puede realizar, por ejemplo, la protección de cambio de frecuencia o de potencia inversa. El relé proporciona el control del interruptor automático, otros dispositivos de conmutación y funciones de automatización. La lógica programable integrada (CFC) permite al usuario añadir funciones propias, por ejemplo, para la automatización de los dispositivos de conmutación (enclavamiento). El usuario también puede generar mensajes definidos por el usuario. Hardware -4 transformadores de corriente -0 / 3 transformadores de tensión -3 / 7 entradas binarias (umbrales configurables por software) -5 / 8 salidas binarias (2 conmutadas) -0 / 5 entradas RTD -1 contacto de por vida -Terminales de corriente y tensión enchufables. Funciones -Protección de sobreintensidad de tiempo definido e inverso (fase/tierra) (50, 50N, 51, 51N) -Protección de sobreintensidad de tiempo direccional, tierra (67N) -Protección de sobreintensidad direccional, tierra (defi-nite/inverse) (67Ns, 50Ns)) -Tensión de desplazamiento, tensión de secuencia cero (59N) -Supervisión de circuito de disparo (74TC) -Monitorización de subcorriente (37) -Control de temperatura (38) -Protección térmica contra sobrecarga (49) -Protección contra atascos en la carga (51M) -Protección contra rotor bloqueado (14)
