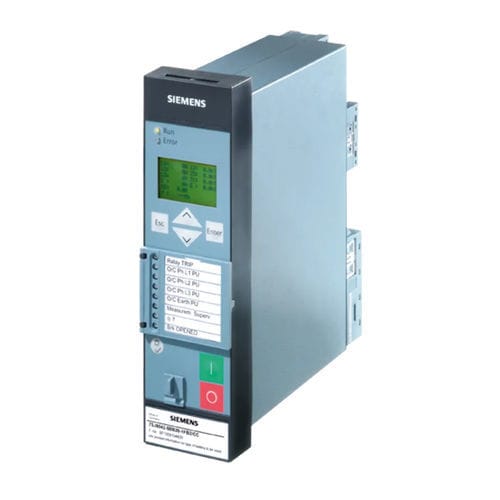

Relé de protección diferencial SIPROTEC 7SD80

de tensiónde temperaturade sobrecarga

La protección diferencial de línea SIPROTEC 7SD80 ha sido concebida para la protección selectiva de líneas de cables eléctricos y líneas aéreas de hasta 24 km para todo tipo de configuraciones de punto de estrella. El algoritmo de comparación de fase implementado es un método rápido y estable para la protección de líneas en redes industriales y de distribución. La comunicación de la interfaz de protección se realiza directamente sin equipos externos a través de cables de cobre, fibras ópticas o ambos en redundancia. El amplio alcance de las funciones no direccionales y direccionales se puede aplicar de diversas maneras como funciones de emergencia y funciones de respaldo. Por ejemplo, el SIPROTEC 7SD80 permite conceptos simplificados y de ahorro de costes para redes malladas y protección de barras mediante enclavamiento inverso. Características Se garantiza un disparo rápido y selectivo incluso si falla la comunicación entre los relés. El alcance de las funciones incluye funciones de protección, así como funciones de control y supervisión. La conectividad interoperable con los sistemas de control de subestaciones se realiza mediante protocolos estándar como IEC 61850. El concepto general de redundancia para la protección y su comunicación se completa con los protocolos de redundancia Ethernet (PRP, HSR, RSTP) y así aumenta la disponibilidad total del sistema. Las funciones integradas de ayuda a la puesta en marcha y la facilidad de configuración permiten reducir los tiempos de puesta en marcha. Hardware -4 transformadores de corriente -Transformadores de tensión 0/3 -3/5/7 entradas binarias (umbrales configurables por software) -5/8 salidas binarias (2 conmutadas) -1 contacto de por vida -Terminales de corriente y tensión enchufables.
