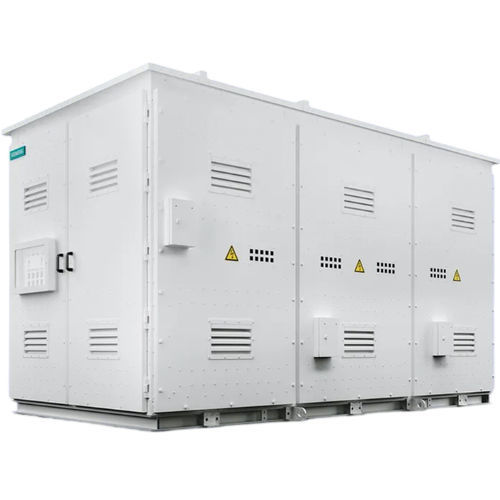

Cuadro eléctrico para generador HB1
trifásicode tensión mediade vacío

cuadro eléctrico para generador
cuadro eléctrico para generador
cuadro eléctrico para generador
cuadro eléctrico para generador
cuadro eléctrico para generador
Añadir a mis favoritos
Añadir al comparador


Características

Características eléctricas
de tensión media, trifásico
Construcción
compacto, bajo envolvente metálico, aislado en aire, de vacío
Aplicaciones
para generador, para rack para distribución eléctrica
Otras características
horizontal
Corriente primaria

72.000 A

VAC

17,5 kV

Descripción

La aparamenta cerrada trifásica es compacta, completa y se beneficia de 30 años de experiencia en tecnología de vacío. Incorpora el módulo de interruptor automático generador HB1-C como componente central. - Corriente nominal: máximo de 5500 A - Poder de corte: hasta 72 kA - Seguridad: Totalmente homologado Clasificación de arco interno de hasta IAC A FLR 63 kA / 0,5 s - Versatilidad: varios tipos de conexiones, incluyendo Conducto Colector de Fase Aislado (IPB), Conducto Colector de Fase No Segregado (NSPB), Conducto Colector de Fase Segregado (SPB) y cables - Aplicación: interior y exterior El HB1 lleva la continuidad de la generación de energía al siguiente nivel. La HB1 es una aparamenta de generador avanzada diseñada para proteger generadores y transformadores de potencia. Aumenta la fiabilidad de la central eléctrica, simplifica el funcionamiento y reduce los costes. Maneja corrientes de hasta 6.700 A y tiene una capacidad de cortocircuito de hasta 72 kA. Este sistema cuenta con un diseño de caja metálica aislada por aire que integra un disyuntor de generador en vacío, un seccionador principal, un seccionador de puesta a tierra, transformadores de corriente y tensión, descargadores de sobretensión y condensadores. Ventajas - Hasta un 75% de ahorro OPEX gracias a la tecnología de vacío - Sin mantenimiento con hasta 10.000 ciclos de funcionamiento a corriente continua nominal - Alta fiabilidad gracias al mecanismo accionado por resorte, considerado el modo más fiable* de accionar un GCB, con una vida útil de hasta 10.000 ciclos de funcionamiento - Equipado con interruptor de vacío sellado de por vida** - La flexibilidad permite la conexión de NSPB, cable e IPB - Todos los componentes y funciones han sido sometidos a pruebas de tipo y de rutina para ofrecer un alto nivel de fiabilidad

---
