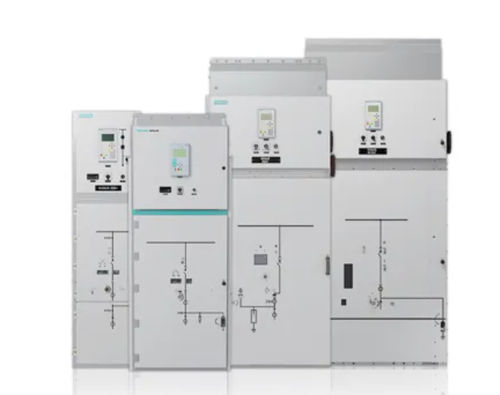

Cuadro eléctrico de distribución primaria NXAirS series
de tensión mediaaislado en airebajo envolvente metálico

cuadro eléctrico de distribución primaria
cuadro eléctrico de distribución primaria
cuadro eléctrico de distribución primaria
cuadro eléctrico de distribución primaria
cuadro eléctrico de distribución primaria
cuadro eléctrico de distribución primaria
cuadro eléctrico de distribución primaria
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de distribución primaria
Características eléctricas
de tensión media
Construcción
compacto, bajo envolvente metálico, aislado en aire
Aplicaciones
para disyuntor
Corriente primaria

31.500 A, 40.000 A

VAC

12 kV, 24 kV, 40,5 kV

Descripción

En todo el mundo, la tecnología de aislamiento en aire ha servido de base para un suministro eléctrico establecido y fiable durante más de 100 años. La aparamenta de media tensión aislada en aire NXAirS forma parte de la familia NXAIR y es el resultado de muchos años de experiencia. La familia NXAIR se lanzó en 1998, se ha mejorado continuamente y se ha adaptado individualmente a los requisitos específicos del mercado de las distintas industrias y empresas de suministro eléctrico. NXAirS 550+ es una aparamenta compacta de media tensión de 12 kV con aislamiento en aire y una anchura máxima de 550 mm por panel. Hasta 1250 A de corriente de línea y 2500 A de corriente de barras. Corriente máxima de cortocircuito de hasta 31,5kA - 4s. Su anchura está optimizada a 550mm y Arco Interno Clasificado como IAC A FLR 31.5kA -1s. Su diseño compacto reduce la demanda de espacio de instalación, lo que se traduce en menores gastos de inversión en construcción. El NXAirS 550+ puede combinarse con otros NXAirS Typical, lo que permite funciones adicionales y una gran flexibilidad. La aparamenta de media tensión aislada en aire NXAirS 12 kV, con una anchura mínima de 550 mm por panel, es una solución modular, compacta y que ahorra espacio con una corriente de hasta 4000 A en el alimentador y 4000 A en el embarrado. Corriente máxima de cortocircuito de hasta 40 kA - 4 s e IAC A FLR 40 kA - 1 s. NXAirS 24kV garantiza una alta disponibilidad durante su vida útil gracias a nuestro delicado diseño y fabricación sistemática. Puede utilizarse en sistemas de hasta 24 kV, 3150 A y 31,5 kA. Viene montado de fábrica, con envolvente metálica y sometido a ensayos de tipo según IEC 62271-200/GB3906. Nuestro NXAirS 40,5kV ofrece una fiabilidad excepcional incluso en condiciones adversas y la máxima seguridad. Puede utilizarse en sistemas de hasta 40,5 kV, 3150 A y 31,5 kA.

---
