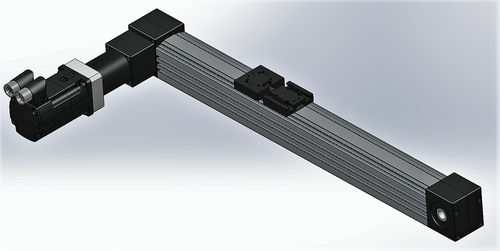

Unidad de guiado lineal de bolas 95 SGLT

de acero inoxidable

UNIDAD DE DESPLAZAMIENTO LINEAL CON DOBLE GUÍA Las unidades de desplazamiento de la gama 95 son unidades de desplazamiento rectilíneas con doble guía sobre raíles y patines que permiten carreras con amplitudes entre 100 y 1300 mm. Construcción basada en una suela mecanizada. El doble guiado se realiza mediante dos raíles integrados de tamaño 12 en miniatura. Sobre estos carriles se desplaza un carro montado sobre cuatro almohadillas de bolas con juntas rascadoras, cada una con dos circuitos de bolas de reciclaje. El coeficiente de fricción es bajo y constante. Como opción, se puede instalar un freno de corte de energía de 24VDC. En esta gama de ejes se pueden montar motores paso a paso o motores Brushless, mediante un montaje en línea o por referencia. Velocidades de desplazamiento de hasta 300 mm/seg. Repetibilidad en mm: hasta 0,002 La transmisión del movimiento está asegurada por una correa o por husillos a bolas con un paso de 2-4-5 o 12,7 según el rendimiento de velocidad deseado. Los topes de final de carrera en los interruptores de proximidad están integrados. La protección del sistema de guiado y transmisión está garantizada por una carcasa estática de acero inoxidable y una membrana de protección estática de PU, especialmente resistente al agua, las grasas, los hidrocarburos y muchos disolventes. Estos ejes están destinados a ser montados en mesa XY.
