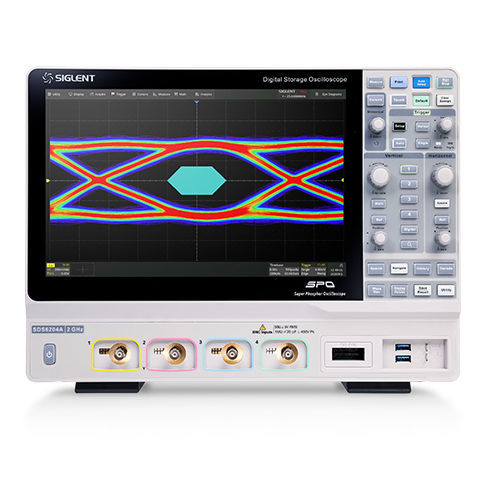

Osciloscopio digital SDS6000A series

analógicode señal mixtade sobremesa

Los osciloscopios de almacenamiento digital de la serie SDS6000A de SIGLENT están disponibles en anchos de banda de 2 GHz, 1 GHz y 500 MHz, tienen una velocidad de muestreo de 5 GSa/s (10 GSa/s ESR) en cada canal, una longitud de registro máxima de 500 Mpts/ch y capacidad de análisis de señal mixta de hasta 4 canales analógicos + 16 canales digitales. La serie SDS6000A emplea la tecnología SPO de Siglent con una velocidad máxima de captura de forma de onda de hasta 170.000 wfm/ s (modo normal, hasta 750.000 wfm/s en modo Secuencia), función de visualización de gradación de intensidad de 256 niveles más un modo de visualización de temperatura de color. También emplea un innovador sistema de disparo digital de alta sensibilidad y bajo jitter. El sistema de disparo admite múltiples y potentes modos de disparo, incluido el disparo por bus serie. Herramientas como el registro histórico de formas de onda, las funciones de búsqueda y navegación, la prueba de máscara, el diagrama de Bode, el análisis de potencia y el análisis de ojo/fluctuación permiten capturar, almacenar y analizar amplios registros de formas de onda. El SDS6000A también incluye una impresionante gama de funciones matemáticas y de medida, opciones para un generador de formas de onda arbitrarias de 25 MHz y decodificación serie. La gran pantalla táctil capacitiva de 12,1" admite gestos multitáctiles, con el añadido de un diseño de interfaz de usuario fácil de usar, que puede mejorar enormemente la eficiencia de la operación. También admite el control con ratón y el control web remoto a través de LAN.
