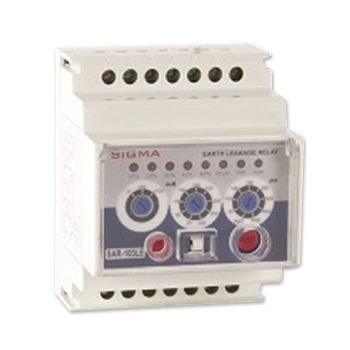

Relé de protección de fuga a tierra

ACen riel DIN

El relé de protección de corriente de fuga Sigma se utiliza junto con el interruptor de BT, la bobina de disparo y el transformador toroidal en combinación con la protección de corriente de fuga. Las conexiones que deben realizarse cuando se utiliza el relé de detección de corriente de fuga; Aplicar tensión 220V AC a los terminales 1-2. Conectar los bornes secundarios del transformador toroidal a los bornes 6-7. La tensión de alimentación de la bobina de captación se toma del borne 13 y del punto neutro de la alimentación. Dependiendo de la demanda, puede probar y reiniciar remotamente usando los terminales 3-4-5.
