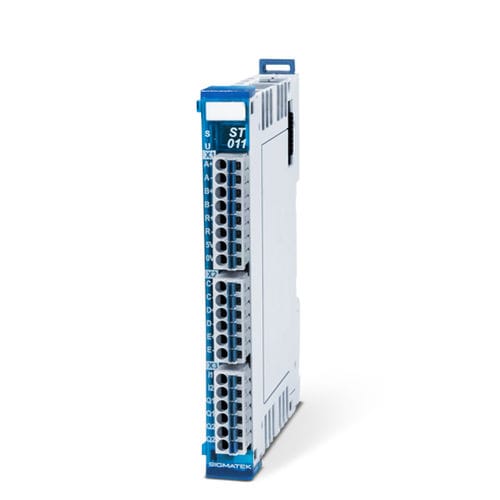

Controlador de motor DC ST 011

paso a pasopara servomotorprogramable

Salida de frecuencia para controlar el componente de potencia de motores paso a paso o servomotores (RS422) Interfaz de codificador incremental con análisis ABR para modo regulado 2 entradas digitales para movimiento de referencia y supervisión de las posiciones finales 2 salidas digitales de acoplador óptico (1 salida de lectura posterior) Para el sistema S-DIAS se dispone de macros EPLAN para una integración sencilla en el armario eléctrico. Entradas digitales Tipo estándar Número - 2 Tensión de entrada - +24 V CC (+18-30 V CC) Corriente de entrada - 3 mA a +24 V CC Retardo de entrada - normalmente 0,1 ms Salidas digitales Tipo acoplador óptico Número - 2 Configuración - libre de potencial (la salida 1 es de lectura posterior o puede utilizarse como entrada) Salida de control del componente de potencia Número - 1 Señales de salida - Señales de disparo RS422 (C, /C, D, /D, E, /E) Señal RS422 Frecuencia de salida - máximo 500 kHz Corriente continua máxima permitida - 40 mA Entrada de codificador incremental Número - 1 Señales de entrada - Señal de codificador incremental RS422 (A, /A, B, /B, R, /R) Señal RS422 (terminación 150 Ω, dispersión 330 Ω) Frecuencia de entrada - máximo 125 kHz Frecuencia del contador - máximo 500 kHz Resolución máximo 32 bits
