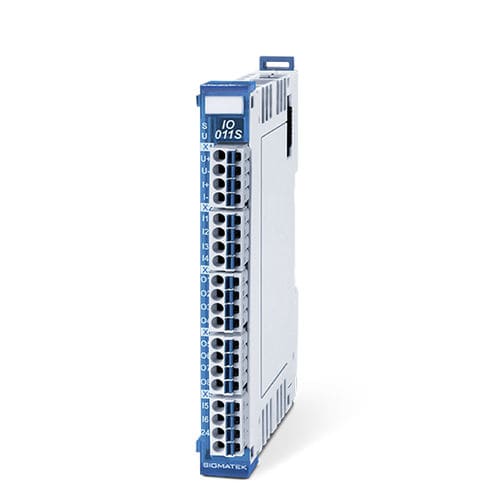

Módulo E/S digital IO 011S

analógicode 16 E/S16 canales

6 entradas digitales (+24 V CC/3,5 mA) Retardo de entrada 1 µs 8 salidas digitales a prueba de cortocircuitos (+24 V CC/0,5 A/releíble) 1 entrada analógica (±10 V CC/16 bits) 1 entrada analógica de corriente (0-20 mA resp. 4-20 mA/16 bits) Para el sistema S-DIAS se dispone de macros EPLAN para una integración sencilla en el armario eléctrico. Entradas digitales Tipo +24 V CC Número - 6 Tensión de entrada - +24 V CC (+18-30 V CC) Corriente de entrada - 3.5 mA a +24 V Retardo de entrada - típicamente 1 µs Salidas digitales Tipo - +24 V CC Número - 8 Configuración - back-readable A prueba de cortocircuitos, corriente limitada - Sí Corriente de carga máx./canal - 0.5 A Corriente total máx 4 A Entradas analógicas Tipo - ±10 V CC Número - 1 Resolución - 16 bits Rango de medida - -10 ... +10 V / 0 ... +10 V Precisión de medición - ±0,3 % del valor máximo de medición Tiempo de conversión para todos los canales - Modo de velocidad: 15.26 µs Monitor de rotura de cable - Sí Filtro de hardware - normalmente 1 kHz, sistema de paso bajo de 3er orden Filtro de software - configurable, paso bajo, sistema de 1er orden Entradas analógicas Tipo Corriente Número - 1 Resolución - 16 bits Rango de medida - 0-20 mA / 4-20 mA Precisión de medición - ±0,5 % del valor máximo de medición Tiempo de conversión para todos los canales - Modo de velocidad: 15.26 μs Monitor de rotura de cable - Sí Filtro de hardware - normalmente 1 kHz, sistema de paso bajo de 3er orden Filtro de software - configurable
