Acelerómetro triaxial SDI 2412

MEMS

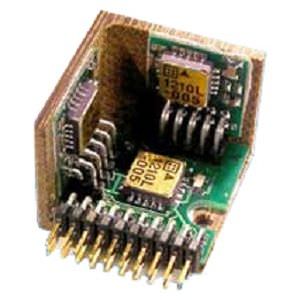

La DESCRIPCIÓN el modelo 2412 es un montaje del acelerómetro del marco de tres ejes, abierto para el uso en cero a los usos de frecuencia media de la instrumentación. Contiene tres Modelar 1210 acelerómetros capacitivos análogos ortogonal montados en un fenólico marco. El tamaño total es 1.2 " x 1.2 " x 1.0 ", el peso es 16 gramos, y se monta fácilmente vía dos tornillos #4 (o M3) (no incluidos). Una hoja opcional de la prueba de calibración (2412-TST) es también disponible que enumera el diagonal, la corriente de funcionamiento y la respuesta de frecuencia medidos. La OPERACIÓN el acelerómetro del modelo 2412 produce tres salidas analógicas individuales cuál se puede utilizar en los modos terminados diferenciados o solos referidos a +2.5 voltios. El voltaje de cada salida es proporcional al componente ortogonal del aplicado aceleración. El modelo 2412 funciona con una sola fuente de alimentación de +5 voltios y genera su propia referencia de +2.5 voltios con un divisor resistente a bordo. Las tres hachas sensibles son perpendiculares a la parte inferior de cada uno de los paquetes individuales del acelerómetro, con la aceleración positiva definida como fuerza que empuja en la parte inferior del paquete.
