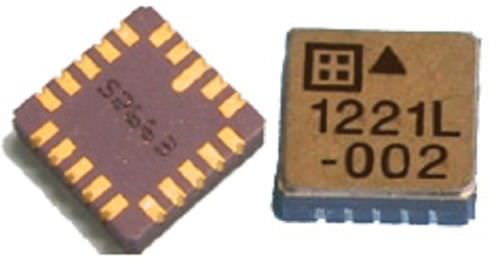

Acelerómetro de eje único 1221 series

MEMS

DESCRIPCIÓN El 1221 modelo es un acelerómetro barato, integrado para el uso en cero a la instrumentación de frecuencia media usos que requieren extremadamente - ruido bajo. La versión 2g se adapta ideal para los usos sísmicos. Cada uno el paquete miniatura, sellado herméticamente combina un elemento capacitivo micro-trabajado a máquina del sentido y una aduana circuito integrado que incluye una etapa del amplificador del sentido y de la salida diferenciada. Es relativamente insensible a cambios y gradientes de temperatura. Cada dispositivo se marca con un número de serie en su fondo para rastreabilidad. Una hoja opcional de la prueba de calibración (1221-TST) está también disponible que enumera el diagonal medido, escala factor, linearidades, corriente de funcionamiento y respuesta de frecuencia. OPERACIÓN El 1221 modelo produce dos voltajes de la salida analógica, que varían con la aceleración según las indicaciones de la figura abajo. Las salidas se pueden utilizar en modo terminado diferenciado o solo. Se requieren dos voltios de los voltajes de la referencia +5.0 y +2.5, (de nominal); el factor de posicionamiento de la salida es radiométrico al voltaje de la referencia de +5 voltios, y a ambas salidas en la aceleración cero es nominal +2.5 voltios. El eje sensible es perpendicular a la parte inferior del paquete, con aceleración positiva definida como fuerza que empuja en la parte inferior del paquete.
