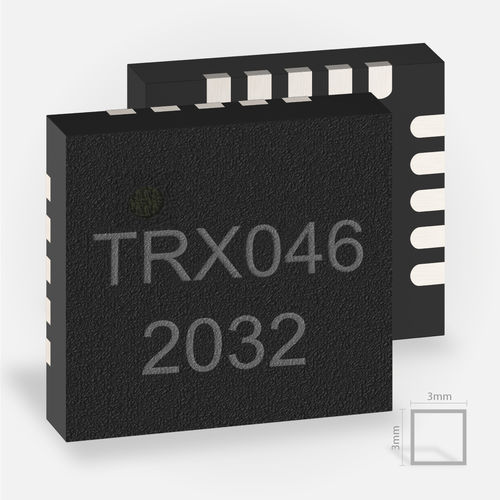

Transceptor radar TRX_024_046

RFanalógicocircuito integrado

El IC TRX_024_046 es un frontal de radar analógico compacto para la banda ISM entre 24,00 y 24,25 GHz. Como sucesor de nuestro ampliamente implementado IC TRX_024_006, las especificaciones esenciales de su predecesor se han mantenido prácticamente sin cambios. Como mejora significativa, se ha aumentado la estabilidad ESD a 2000 V (Clase 2). Puede funcionar tanto en modo CW como FMCW, por lo que se puede cubrir una amplia gama de aplicaciones. La principal aplicación es en dispositivos de corto alcance (SRD) con distancias de hasta 20 metros. Utilizando una antena de parche, o una combinación de antenas y lentes de haz / reflectores, el ángulo del haz del radar puede reducirse y la distancia de funcionamiento puede aumentar hasta 200 metros. Con su ancho de banda de frecuencia de 2 GHz, este frontal de radar también es adecuado para los radares de sondeo de nivel (de tanques). El CI transceptor de RF, TRX_024_046, tiene dos niveles de amplificación que pueden seleccionarse mediante pines de control tanto para la rama del transmisor como del receptor del radar. Una salida separada proporciona una referencia de frecuencia del VCO interno en la proporción 1:32 de la frecuencia fundamental. Esto permite, por ejemplo, la optimización del diseño para el uso de componentes de bajo coste y materiales de PCB FR4. Mediante un pin de habilitación en la rama tx se puede desconectar la transmisión de estos MMICs de radar. El consumo de energía es mínimo en los modos de funcionamiento con ciclos de trabajo bajos y tiempos de rampa cortos de hasta 100 μs.
