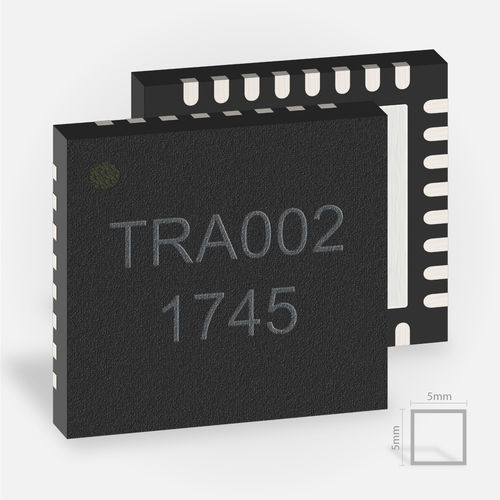

Transceptor radar TRA_120_002

circuito integrado

El objetivo del radar MMIC TRA_120_002 es la máxima integración. En este caso, ambas antenas, una para la rama del transmisor y otra para la del receptor, están integradas monolíticamente en el chip para ofrecer un tamaño y unas pérdidas mínimas. Consulte también nuestro radar MMIC híbrido integrado TRX_120_001. Aplicación Los chips de radar proporcionan señales de medición para medir la distancia y la velocidad de los objetos como señal analógica. En combinación con una evaluación posterior de la señal externa por parte del cliente, las posibles aplicaciones son la investigación de las superficies de un material, la medición de los espesores de las capas y otras propiedades de los objetos medidos. El principal campo de aplicación del transceptor frontal de radar de 120 GHz es el de los sistemas de radar de corto alcance con un rango de operación de hasta 10 metros. Utilizando lentes o espejos dieléctricos, el alcance puede aumentar más allá de los 100 metros. Sin manipulación de altas frecuencias en la PCB La señal de radar de alta frecuencia ya se convierte a una frecuencia más baja en el CI del extremo delantero del radar. La salida del CI es una señal analógica con una frecuencia máxima de 2 GHz. Esto permite enrutar y procesar todas las señales en placas de circuito impreso de bajo coste. Por lo tanto, puede implementarse en placas FR4 estándar y combinarse con otros componentes de CI para bucles de control, estabilización de tensión, modulación de frecuencia y conversión AD.
