Transceptor radar TRA_120_045

analógico

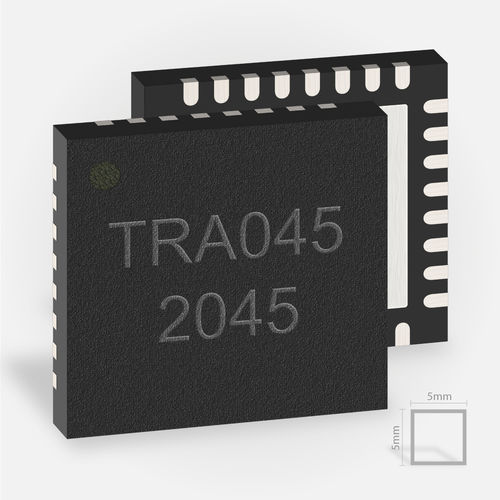

El TRA_120_045 opera desde 113,9 GHz hasta 134,1 GHz y, por tanto, tiene un ancho de banda muy elevado. Esto permite realizar mediciones con una resolución inferior a 1 mm. A pesar de estos extraordinarios valores del MMIC, sólo tiene un tamaño de 5 x 5 mm² y se presenta en un encapsulado QFN32 estándar. Las antenas para el canal de recepción y transmisión están diseñadas como dipolos directamente en el chip. La construcción altamente integrada da como resultado un factor de forma pequeño y unas pérdidas especialmente bajas en la ruta de la señal. Aplicación Básicamente, este chip de radar proporciona información para la medición de la velocidad y la distancia. Estas se emiten como señales analógicas. Gracias a la gran anchura de banda, las aplicaciones de alta sensibilidad se pueden elevar a un nuevo nivel. El resultado es una resolución mejorada, que permite encontrar las impurezas más pequeñas en los ensayos de materiales, escanear superficies con mayor precisión o posicionar herramientas con mayor exactitud. Incluso la detección de signos vitales (latidos del corazón, respiración) puede beneficiarse del gran ancho de banda y obtener resultados más fiables. La distancia de trabajo general del TRA_120_045 es de hasta 5 m. Si se combina con lentes dieléctricas, puede aumentar hasta 100 m, según la aplicación. Sin manipulación de altas frecuencias en la PCB Ya dentro del chip de banda ancha, la señal de alta frecuencia se convierte en una frecuencia más baja. El enrutamiento y el procesamiento de la señal pueden realizarse en placas FR4 de bajo coste, ya que se emite una señal analógica con un máximo de 2 GHz. Esto permite que el TRA_120_045 se integre fácilmente con otros componentes para el control de la tensión o el procesamiento de la señal en una sola placa de circuito impreso.
