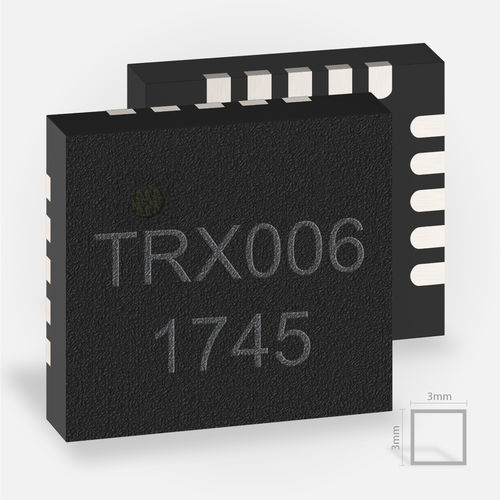

Transceptor radar TRX_024_006

RFbanda ISManalógico

Los módulos IC TRX_024_006 y TRX 024_007 son frontales de radar analógicos compactos para la banda ISM entre 24,00 y 24,25 GHz. Para adaptarse a una amplia gama de aplicaciones, pueden funcionar en modo CW y FMCW. Su principal aplicación es en dispositivos de corto alcance (SRD) con distancias de hasta 20 metros. Esta distancia de funcionamiento puede aumentarse hasta 200 metros para un montaje con lente de haz. Otro ámbito de aplicación es el de los radares de sondeo de nivel (de depósito) (T)LPR. Ambos transceptores de RF, TRX_024_006 y TRX 024_007 disponen de dos niveles de amplificación y ganancia que pueden seleccionarse a través de los pines de control para el transmisor y la rama del receptor, respectivamente. Una salida separada proporciona una referencia de frecuencia del VCO interno en una proporción de 1:32 (TRX_024_006) o 1:8 (TRX_024_007) de la frecuencia fundamental. Esto permite, por ejemplo, optimizar la configuración para un despliegue de materiales de PCB de bajo coste. La transmisión de estos MMICs de radar puede desconectarse mediante un pin de habilitación en la rama tx. El consumo de energía es mínimo en los modos de funcionamiento con ciclos de trabajo bajos y tiempos de rampa cortos de hasta 100 μs.
