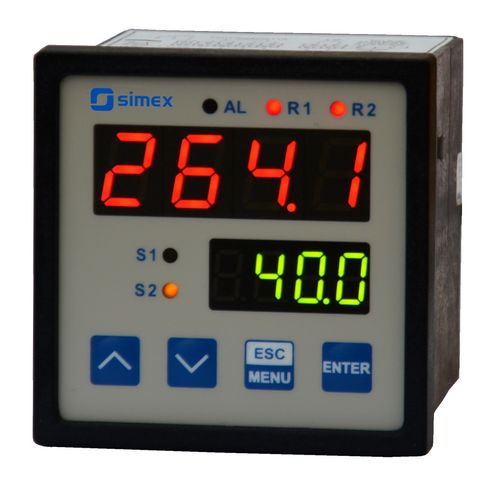

Indicador de proceso SRT-77 series

de temperaturadigitalLED

El medidor de temperatura SRT-77 tiene una entrada: termorresistencia (Pt100/500/1000) o termopar (K, S, J, T, N, R, B, E). La medición se linealiza mediante las características polinómicas. El dispositivo con entrada de termopar tiene un rango de medición adicional (-10...90 mV) principalmente para el diagnóstico de circuitos de medición. La principal ventaja del regulador son las dos filas de visualización. La primera presenta el valor de medición, la segunda - los valores programados: máximo y mínimo. 1 o 2 salidas de relé (o OC) permiten controlar los procesos de calefacción / refrigeración. El RS-485 permite la transmisión de datos en sistemas de control de procesos de producción. Las salidas de control REL / OC pueden ajustar el nivel de la señal medida y se controlan según uno o dos valores umbral. El medidor se puede configurar con el teclado local o el software gratuito S-Config a través del puerto de comunicación RS-485. Rango de entrada - Pt100, Pt500, Pt1000: -100...+600°C TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C -10...90mV Tipo de salida - Colector abierto: I=30 mA, U=30V CC, P=100 mW relé I=1A, U=30V CC/250V CA (cosø=1) Alimentación 16...35V AC, 19...50V DC 85..260V CA/CC 11,4...15V AC/DC
