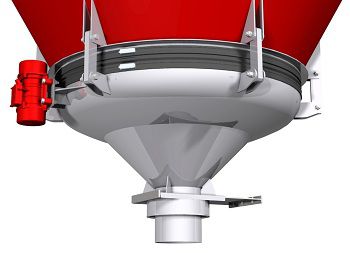

Extractor de fondo vibrante

El activador del silo vibratorio está hecho de un fondo estampado con un cono de descarga. Un cono de ojiva es soportado en el interior del fondo estampado por perfiles transversales soldados en el borde para evitar la retención del producto. Un motor vibratorio -dos en algunos casos- está situado fuera de la parte inferior estampada. La amplitud de vibración es ajustable mediante la colocación de pesos en cada extremo del eje. Este dispositivo está suspendido en la base del silo por medio de varillas de suspensión con junta elástica en cada extremo para evitar la transmisión de vibraciones a los laterales del silo. El número de varillas de suspensión depende del tipo de cada fondo vibrante. Estas varillas de suspensión se conectan al silo mediante un soporte angular soldado o atornillado al mismo. Esta escuadra de ángulo es parte de nuestro suministro. Un manguito antipolvo de EPDM con forma de H, asegura un sellado perfecto entre el soporte angular y la base vibrante. Por seguridad, dos collares de abrazadera lo sostuvieron. El diámetro del cono antidescarga interno es menor que la abertura del silo. La anulación resultante se calcula para garantizar la capacidad solicitada. El diseño del fondo vibratorio está determinado por varios parámetros: tamaño del silo, características físicas del producto y capacidad requerida. Puede variar entre 1/3 del diámetro del silo a libre flujo y 1/1 para fibroso o escamoso. También se pueden considerar otros factores para satisfacer sus necesidades. La salida del fondo vibrante está unida mediante una conexión flexible a los equipos situados aguas abajo para evitar la transmisión de vibraciones.
