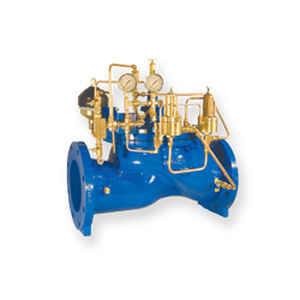

Válvula de alivio de presión para agua 106 / 206-RPS-RR

con chapaleta

106 / Anticipación de la oleada 206-RPS-RR | La oleada Relief106/206-RPS-RR de la presión que anticipa en el índice de subida de alivio de presión la oleada 106-RPS-RR y 206-RPS-RR de ValveThe que anticipa alivio en el índice de válvulas de la subida se basa en la válvula principal 106-PG o 206-PG.La válvula está instalada río abajo desde las válvulas de control de bomba y tiene dos pilotos, el 81-RP y el 81-RPD. Ambos pilotos detectan la presión a través de una conexión al tubo del jefe. El piloto de alta presión 81-RP actúa como piloto estándar del alivio, abriéndose en la presión excesiva. El piloto diferenciado 81-RPD responde al diferencial de presión a través de su diafragma. Se crea un diferencial de presión cuando hay un aumento de la presión de sistema. El flujo en el acumulador crea una caída de presión a través de la restricción fija, que baja la presión en la conexión entre la restricción fija y el piloto.
