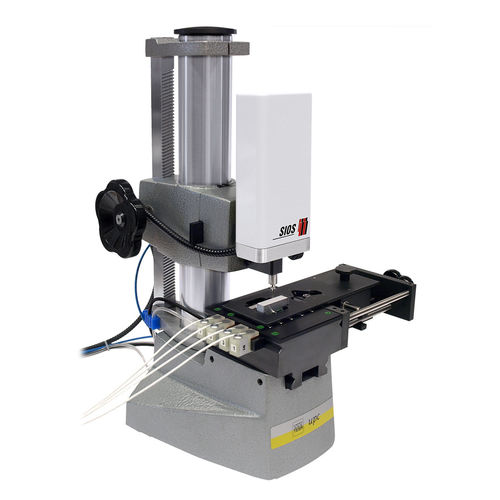

Sistema de calibración láser EPP series

de alta precisión

Sistema de calibración de bloques de medición de alta precisión - disposición de medición con dos sondas alineadas - la sonda interferométrica láser LM 20 garantiza una alta precisión de medición y linealidad - sólo se necesitan 15 bloques de calibre estándar para la calibración de un juego de bloques de calibre de 122 piezas - ahorro de costes gracias al bajo esfuerzo de recalibración - ahorro de tiempo de medición gracias a la secuencia de medición guiada por el usuario - posibilidad de calibrar dimensiones nominales y materiales poco habituales - alta linealidad en todo el rango de medición - fuerza de medición de la sonda constante en todo el rango de medición - corrección de la probeta y de la temperatura normal - sensor de temperatura del material (4 piezas opcionales) - software para PC bajo Windows El sistema de calibración de bloques de calibre EPP para calibrar bloques de calibre utiliza una sonda interferométrica láser LM 20 como sonda de medición superior. Tiene un rango de medición de 20 mm y una resolución de 1 nm. El Physikalisch-Technische Bundesanstalt Braunschweig determinó un error de medición inferior a 10 nm para esta sonda durante la calibración de bloques de calibre. Esto significa que el número de bloques de calibre estándar necesarios puede reducirse a 15 para un juego de bloques de calibre de 122 piezas según una recomendación del PTB. Con un procedimiento de calibración, se pueden determinar y corregir los errores lineales del comprobador de bloques de galgas (desalineación, inclinación de la sonda, influencias de la temperatura). El cómodo manejo de la estación de comprobación de bloques de galgas, así como la corrección, evaluación y salida de los valores medidos se realizan a través de un PC con el software "InfasGAUGE" (calibración paralela de bloques de galgas).
