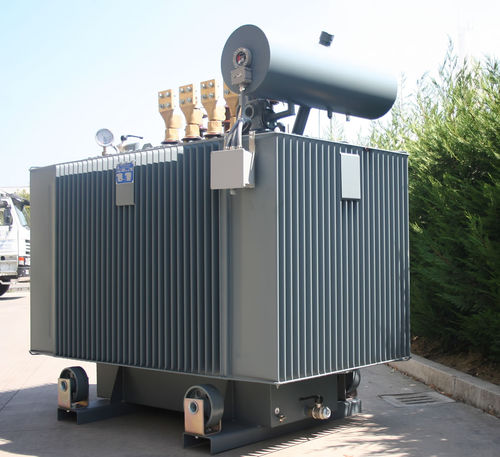

Transformador de potencia ECE Series

de distribuciónsumergidotrifásico

SIRMET ELETTRICA fabrica transformadores eléctricos de distribución sumergidos en aceite con una gama de potencias de 50KVA a 25MVA y una tensión máxima de servicio de 132KV.El núcleo es de acero de grano orientado laminado en frío a baja temperatura con un corte de 45 °. Los devanados de BT suelen ser de cinta (cobre o aluminio) para garantizar una mejor resistencia a los esfuerzos electrodinámicos en caso de cortocircuito. Las espiras están aisladas entre sí por un material aislante compuesto de papel de celulosa pura. El bobinado de alta tensión suele ser de hilo de cobre esmaltado o de cinta de cobre recubierta de papel de celulosa pura; todos los materiales aislantes son de la máxima calidad y se someten a rigurosos controles antes de ser utilizados. Para obtener bobinas perfectamente homogéneas y simétricas, condiciones indispensables para un funcionamiento duradero del transformador, los devanados se realizan con la ayuda de máquinas informatizadas que garantizan una correcta tracción del conductor. Además, los canales adecuados realizados en los devanados primario y secundario permiten que el líquido aislante transfiera el calor de los devanados al sistema de refrigeración colocado en la cuba del transformador, obteniendo así una temperatura óptima. 1.NÚCLEO El núcleo está fabricado con lámina de silicio de grano orientado con bajas pérdidas, con corte a 45° y ensamblaje step-lap para reducir el ruido. 2.BOBINAS Los bobinados se realizan con máquina computerizada capaz de garantizar la tracción exacta del conductor y obtener bobinas uniformes y simétricas. Los BOBINADOS BT se fabrican en bandas (cobre o aluminio) para garantizar una mejor resistencia a los esfuerzos electrodinámicos en
