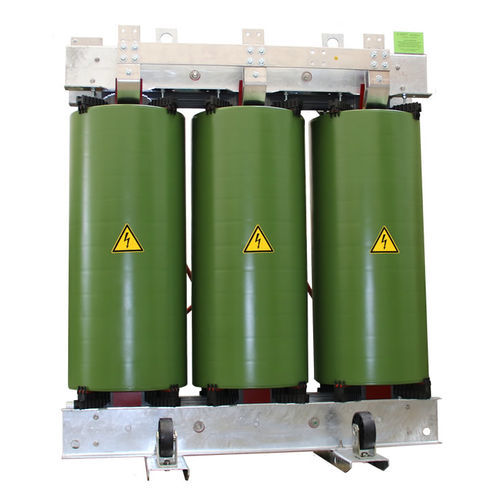

Transformador de distribución Class 17.5 UE 548/2014 Series

encapsulado en resinatrifásicode tensión media

SIRMET ELETTRICA construye, repara y modifica transformadores de resina epoxi de MT y BT en la gama de 160 KVA a 10MVA y una tensión máxima de funcionamiento de 36KV. El circuito magnético se realiza con laminación de silicio con cristales orientados de bajas pérdidas con trenzado de 45° para minimizar el nivel de ruido. El sistema de apriete del núcleo está dimensionado para soportar los esfuerzos electrodinámicos de los bobinados en caso de cortocircuito. Los devanados de baja tensión suelen ser de chapa de aluminio o cobre aislados con materiales de clase F o H. Están protegidos por un barniz de alta cementación de clase H que, una vez secado en el horno, forma una masa muy compacta y resistente a las tensiones radiales de cortocircuito para obtener un porcentaje reducido de pérdidas adicionales. Las tensiones axiales son muy bajas gracias al conductor de placa única. Las bobinas de MT se fabrican con hilo de aluminio o cobre o con un hilo aislado con una película de poliéster entretejida. El coeficiente de dilatación térmica del aluminio, próximo al de la resina, permite que la estructura responda de forma homogénea a las variaciones de temperatura debidas a los frecuentes cambios de carga, evitando así tensiones peligrosas que dañarían el transformador con el paso del tiempo. Las diferentes bobinas del devanado de media tensión se alinean y se conectan en serie entre sí para formar una bobina de fase que posteriormente se prueba para comprobar el aislamiento y la ausencia de descargas parciales según la norma CEI 14- 8. La bobina así obtenida se incorpora a una resina epoxi cargada y mezclada con un sistema de incrustación informatizado en autoclave.
