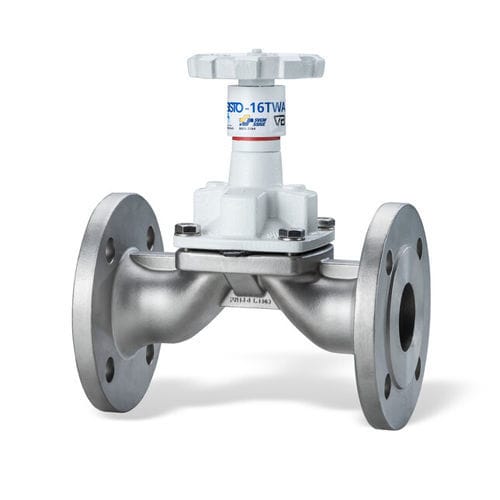

Válvula de membrana SISTO-16TWA

con volantede controlde cierre

Válvula de diafragma tipo vertedero según DIN/EN con bridas, paso recto, para instalaciones de agua potable según DIN 1988, homologada DIN-DVGW para agua según ensayo W 270, conforme a la última directriz sobre elastómeros de la Agencia Alemana de Medio Ambiente; cierre y estanqueidad a la atmósfera mediante diafragma SISTOMaXX confinado y apoyado; indicador de posición con protección del vástago integrada. Todas las piezas móviles están separadas del fluido por la membrana. Sin mantenimiento. Aplicaciones ■ Agua potable ■ - Agua de servicio ■ - Agua que contiene cloro ■ - Agua de mar Datos técnicos Función Cierre/control del caudal Tipo de conexión Brida Concepto de diseño Accionamiento Con volante manual Material de la carcasa EN-GJL-250, GX2CRNIMO19-11-2 Presión nominal PN 16 Tamaño nominal máx DN 200 Diámetro nominal mín DN 15 Temperatura máx. permitida del fluido 90 °C Temperatura mín. permitida del fluido -10 °C Ventajas Sellado fiable garantizado por un único elemento de sellado (diafragma), que proporciona un sellado hermético a la atmósfera y un cierre absolutamente estanco. El diafragma especialmente encapsulado garantiza una larga vida útil y una alta fiabilidad de funcionamiento. Mayor fiabilidad funcional de la membrana gracias a la suspensión equilibrada de la membrana Sin mantenimiento, ya que todas las piezas móviles están separadas del fluido por el diafragma. Alto nivel de fiabilidad, ya que el cojinete de empuje minimiza los pares de cierre necesarios. Alto nivel de fiabilidad, ya que el sistema hidráulico de la válvula no tiene volumen muerto. Tanto el material del diafragma SISTOMaXX como el material del cuerpo 1.4409 cumplen las recomendaciones de la Agencia Alemana de Medio Ambiente (Directriz sobre elastómeros) y la hoja de trabajo W270 de DVGW.
