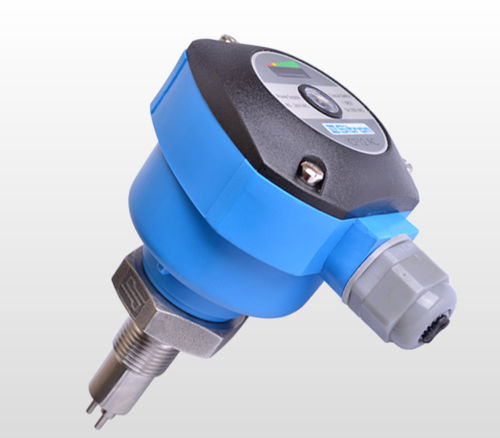

Controlador de caudal de dispersión térmica CF12

para líquidopara gascompacto

La serie CF12 es una línea de interruptores de flujo de dispersión térmica. Está diseñado para monitorear el estado del flujo de líquidos y gases. Una indicación visual del estado de flujo del interruptor se presenta en forma de una serie de 8 LED's. Dos LED rojos indican si la unidad ha detectado un flujo, un LED amarillo muestra el punto de ajuste, y cinco LED verdes indican la cantidad de flujo más allá del punto de ajuste de la unidad. El dispositivo incluye un LED rojo/verde que muestra el estado del punto de conmutación de la unidad Para la conexión entre el elemento sensor y el CF12 se utiliza acero inoxidable 316. Disponibles en carcasas de nylon relleno de vidrio o aluminio, todos los modelos también se pueden pedir con una variedad de conexiones de proceso. Aplicación: Caudal para líquidos y nivel de gas para líquidos solamente Tensión de funcionamiento: CF12 AC: 85-240Vac (50/60hz) 125Vdc y CF12 DC: 24Vdc (+/-10%) Consumo de corriente: 100mA +/- 100mA Salida: Relé (SPDT) 5A - 250Vac Rango de punto de ajuste: Líquido: 3 cm/s a 3 m/s - Gas: 5 cm/s a 5 m/s Precisión: +/- 10% Repetibilidad: +/- Punto de ajuste del 1% Tiempo de respuesta: 1 a 10s Gradiente de temperatura: 15ºC/min Indicación del caudal: Led rojo - El caudal está por debajo del punto de consigna / Led amarillo - El caudal está en el punto de consigna / Led verde - El caudal está por encima del punto de consigna Material del gabinete: Nylon relleno de vidrio Conexión eléctrica: Prensaestopas con cable de 2000 mm, conector M12 o ½" NPT Conexión a proceso: Conexiones BSP o NPT, ajustables, sanitarias o embridadas Material mojado: Recubrimiento de acero inoxidable 316 o Halar para medios corrosivos Temperatura de funcionamiento: 14 a 176º F (-10 a 80ºC) o cuello extendido a 248º F (120ºC) Presión máxima: 100 Bar (otros bajo pedido) Protección de clase: IP 65 (CII 60529)
