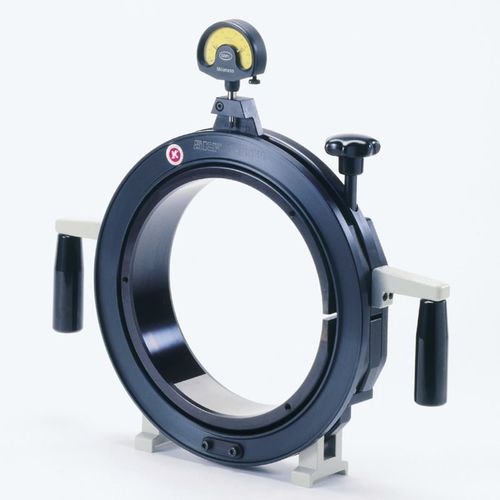

Anillo de ajuste GRA 30 series

Los métodos e instrumentos de medición convencionales no siempre son adecuados para comprobar los asientos cónicos o medir el diámetro interior o exterior de la envolvente de un rodamiento de rodillos cilíndricos en aplicaciones de precisión. Por lo tanto, SKF ha desarrollado una gama de calibres especialmente diseñados para realizar las mediciones precisas necesarias a la hora de montar los rodamientos de rodillos cilíndricos con agujero cónico. Estos calibres también son útiles para otras aplicaciones que no sean de precisión. Los calibres de anillo de la serie GRA 30 y los calibres cónicos DMB se pueden utilizar para comprobar los asientos cónicos más comunes. Un calibre de anillo GRA solamente se puede utilizar para comprobar un asiento cónico para un tamaño de rodamiento particular. Sin embargo, los calibres cónicos DMB se pueden utilizar para un rango de diámetros, así como para conos diferentes de 1:12. Para ajustar con precisión el juego radial interno o la precarga al montar un rodamiento de rodillos cilíndricos con agujero cónico, es necesario medir con precisión el diámetro interior o exterior de la envolvente del conjunto o conjuntos de rodillos. Los calibres para medición de juego interno de SKF de las series GB 30 y GB 10, y de la serie GB 49 permiten realizar mediciones sencillas y precisas. Para obtener información sobre otros dispositivos de medición SKF, comuníquese con el Departamento de Ingeniería de Aplicaciones de SKF.
