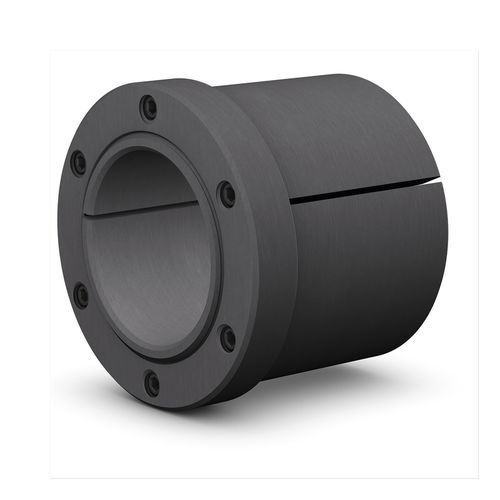

Machón de mecanizado SH

roscadode aceropara tuerca

Los componentes interior y exterior del casquillo SH están roscados para corresponder a un ángulo cónico dividido. Una tuerca con tornillos se monta en el componente interior. Cuando se aprietan los tornillos, el componente exterior se somete a la presión axial y "trepa" por la rosca sobre el componente interior. El componente interior ranurado se presiona contra el eje, mientras que el componente exterior, si está ranurado, se presiona contra el cubo. Puede prescindirse de articulaciones con chaveta Con los casquillos SH, no hay necesidad de aumentar el diámetro del eje ni necesidad de perder tiempo para mecanizar canales chaveteros y asegurar axialmente la articulación. El cubo está allí Los conjuntos cubo/eje suelen necesitar alguna forma de cubo intermedio. Ya sea como una parte integral del propio cubo o soldado en este. El casquillo SH está fabricado con acero soldable. Con un componente exterior sin ranuras (SHR), se puede soldar directamente en el agujero del cubo. Actúa como un cubo intermedio y ahorra tiempo y material. No hay necesidad de preocuparse por el deslizamiento El casquillo SH está diseñado para cargas pesadas, tanto para el par como para las fuerzas axiales. Sin embargo, siempre será necesario el mecanizado preciso del acabado y las tolerancias estrechas para el cubo y el eje. El casquillo SH solo necesita una tolerancia de h11-k6 en el eje y H7-H11 en el cubo. La temperatura se puede ignorar El casquillo SH es totalmente mecánico. No hay piezas hidráulicas sensibles a la temperatura. Por lo tanto, se puede utilizar en cualquier lugar, incluso en lugares con frío o calor extremos.
