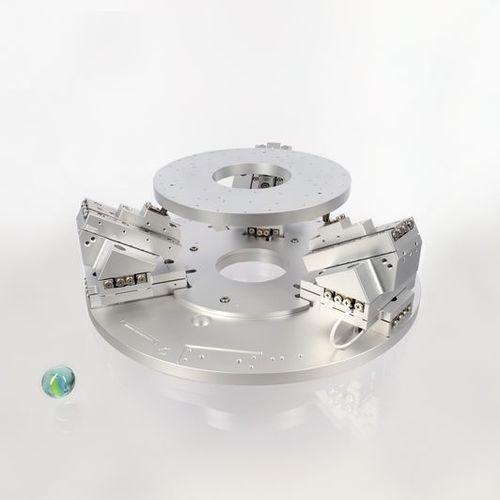

Sistema de nanoposicionamiento multiaxial SMARPOD 225.75

hexápodolinealrotativo

El SMARPOD 225.75 tiene una placa base de 225 mm de diámetro que ofrece un recorrido de 42 mm en dirección X e Y. El SMARPOD 225.75 puede soportar cargas útiles de hasta 5 N. Es uno de los SMARPOD SmarAct de mayor tamaño, con un recorrido de 42 mm en las direcciones X e Y y de 24 mm en la dirección Z. Como opción, la placa base puede equiparse con postes de montaje para colocar herramientas, sensores u otros componentes cerca de la plataforma móvil del SMARPOD. Los valores para el recorrido de rotación se indican para un punto de giro en la superficie de la placa superior. Las dimensiones totales del sistema completo pueden ser mayores para diferentes poses. Para más información, consulte el modelo CAD en el área de descargas. La repetibilidad se mide a unos 20 mm por encima de la placa superior de cada sistema, en todo el rango de desplazamiento y para un solo grado de libertad cada vez. Los valores pueden ser mejores para rangos de desplazamiento más cortos.
