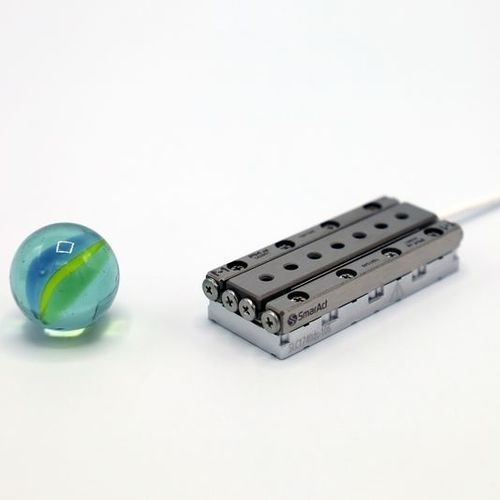

Con unas dimensiones de 40 x 17 x 8,5 mm, la SLC-1740 ofrece un recorrido de 26 mm y una fuerza normal de 30 N.
Tenga en cuenta que los documentos descargables de esta platina piezoeléctrica lineal muestran las dimensiones y especificaciones de una SLC-1740 para entornos atmosféricos o HV, equipada con un sensor de posición S. Para obtener dibujos técnicos y especificaciones detalladas de otras variantes, como etapas compatibles con UHV, etapas con mayor fuerza de bloqueo u otras opciones de sensor, póngase en contacto con nuestro equipo de ventas.
Mecánica
Fuerza de bloqueo [N] - ≥ 3,5
Máx. Fuerza normal [N] - 30
Máx. Fuerza de elevación [N] - > 1,5
Dimensiones [mm] - 40 x 17 x 8,5
Peso [g] - 26
Bucle abierto
Resolución en bucle abierto MCS2 [nm] - < 1
Resolución en bucle abierto (H)CU [nm] - < 50
Opciones
Opciones de material: base de aluminio estándar; base de acero (-ST); base de titanio (-TI); anodizado negro (-BK)
Opciones mecánicas - Base en forma de U para una mayor rigidez (-W); aumenta la anchura a 23 mm; mayor vida útil (-Z)
Opciones de rendimiento - Mayor fuerza de bloqueo (-D): +1.5 N
Opción criogénica - Sí (sólo en bucle abierto)
---
