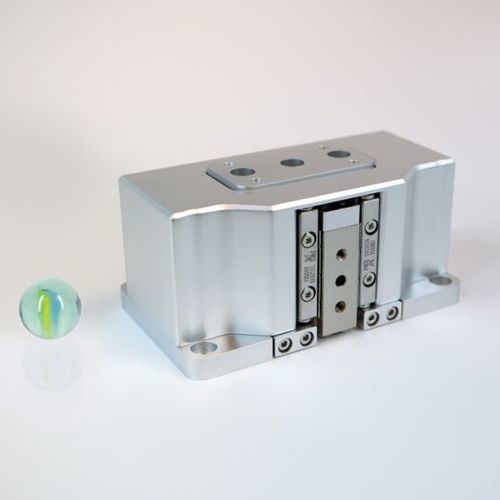

Platina de posicionamiento de alta carga SHL-1D80N-1

verticalmultiejede precisión

Etapa vertical de alta carga capaz de levantar 80 N en un recorrido de 1 mm con precisión nanométrica. Las plataformas lineales de la serie SHL están diseñadas específicamente para soportar cargas pesadas. El diseño mecánico se basa en una cuña accionada que garantiza la máxima resolución del movimiento de la platina. Una guía independiente garantiza un movimiento rectilíneo a lo largo de la dirección de la carga y permite la integración de un sensor de posición para la realimentación directa de la posición y el funcionamiento en bucle cerrado. Las plataformas destinadas a movimientos puramente verticales para elevar componentes o equipos pueden equiparse con un muelle adicional de fuerza constante para compensar la carga útil a valores aún más elevados. En consecuencia, son posibles etapas nanocodificadas que pueden elevar hasta 10 kilogramos en varios milímetros, así como sistemas multieje basados en etapas lineales de la serie SHL que ofrecen elevadas fuerzas de bloqueo en las tres dimensiones. Al tiempo que ofrecen elevadas cargas útiles, las platinas SHL de SmarAct siguen siendo muy compactas y resultan adecuadas también para configuraciones con limitaciones de espacio Mecánica Grados de libertad - 1 Fuerza de elevación máx. Fuerza de elevación [N] - 80 Dimensiones [mm] - 41 x 86 x 50 Peso [g] - 340 Lazo cerrado Resolución del sensor MCS2 [nm] - 1 (S), 4 (L) Repetibilidad unidireccional MCS2 [nm] - ± 40 (S,L) Resolución del sensor (H)CU [nm] - 100 (L) Repetibilidad unidireccional (H)CU [nm] - ± 200 (S,L) Opciones Opciones de material - Aluminio de serie; base de acero (-ST); base de titanio (-TI); anodizado negro (-BK) Opciones de vacío - HV (1E-6 mbar); UHV (1E-11 mbar)
