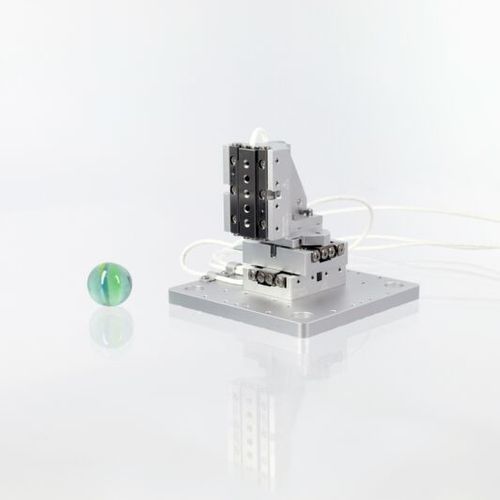

Platina de posicionamiento XYZ XYZ-SLC23:30

3 ejesen lazo cerradomodular

Basado en tres etapas SLC-1730-W con una base en forma de U para una mayor resistencia mecánica. El sistema permite posicionar cargas útiles de hasta 1,5 N en un rango de recorrido de 21 mm. Mecánica Etapas utilizadas - SLC-1730-W Carga útil [N] - 1,5 Montaje en tablero Dimensiones [mm] - 65 x 65 x 58 (L x W x H) Centro de vert. Etapa sobre el suelo [mm] - 42 (31,5 ... 52,5) Montaje directo Dimensiones [mm] - 38 x 32 x 53 (L x A x H) Centro de la etapa vert. Etapa por encima del suelo [mm] - 37 (26,5 ... 47,5) Dentro del ámbito del sistema modular de SmarAct, se dispone de sistemas de posicionamiento totalmente preconstruidos y preconfigurados. Estos sistemas de posicionamiento predefinidos están inspirados en el cliente y representan los sistemas y plataformas más solicitados por nuestros clientes. Los sistemas son muy versátiles y pueden utilizarse para una amplia gama de tareas de posicionamiento. A continuación, los sistemas se muestran con un adaptador de placa de base. Todos los sistemas también están disponibles sin el adaptador de la placa de pruebas si se prefiere un método de montaje directo. Sobre la base de estos sistemas predefinidos, y en combinación con elementos de conexión personalizados y etapas personalizadas, se pueden realizar sistemas de posicionamiento en serie muy complejos. Algunos de ellos se presentan en las siguientes páginas. Si su aplicación requiere una configuración especial que no se muestra en las siguientes, no dude en ponerse en contacto con nuestros especialistas en aplicaciones para discutir los requisitos de su aplicación.
