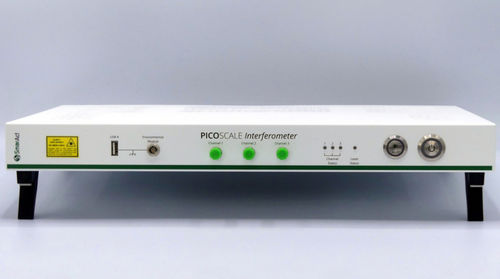

Interferómetro para la medición del desplazamiento PICOSCALE V2

láserópticode alta precisión

Medición sin contacto de alta precisión de los desplazamientos Para la medición de alta precisión de los desplazamientos, SmarAct ofrece el interferómetro PICOSCALE. - 3 interferómetros láser paralelos en un solo instrumento para mediciones 3D - Ancho de banda de medición de hasta 2,5 MHz (tasa de muestreo de 10 MHz) con una resolución de hasta 1 pm1 - Posibilidad de realizar mediciones en la mayoría de los materiales (plástico, vidrio, metal e incluso agua) - Amplia gama de cabezales de sensor disponibles para diferentes aplicaciones y entornos (incluidos el vacío y la criogenia) - Ampliable a un instrumento completo de medición y control de laboratorio con módulos opcionales - Rendimiento probado con cientos de clientes satisfechos 1 Al analizar los desplazamientos periódicos en el dominio de la frecuencia Ejemplos de aplicación Mediciones de desplazamiento óptico de alta resolución de un escáner piezoeléctrico El posicionamiento preciso de las muestras es de interés primordial en diversas aplicaciones. Si bien los sistemas de posicionamiento con tecnología piezoeléctrica stick-slip ofrecen posibilidades versátiles, el comportamiento de deslizamiento no es deseado en algunas aplicaciones. En ese caso, los escáneres piezoeléctricos muestran todo su potencial, ya que pueden posicionar una muestra con gran precisión en un rango de unos pocos micrometros. En esta nota de aplicación se verifican los pasos de un escáner piezoeléctrico. En el funcionamiento en bucle cerrado que utiliza un codificador óptico como sensor, se emplea un interferómetro PICOSCALE para revelar los pasos de un solo nanómetro. Medición de la rectitud de las traslaciones DeepL Las mediciones de rectitud de las traslaciones de DeepL son una de las aplicaciones típicas del interferómetro PICOSCALE.
