Módulo de entrada analógico

digitalbox

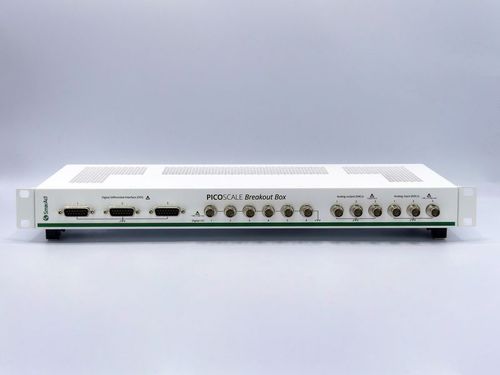

La caja de conexiones permite un cómodo acceso a las versátiles entradas y salidas digitales y analógicas. La caja de conexiones opcional de la PICOSCALE proporciona un acceso sencillo y cómodo a las diferentes interfaces del controlador PICOSCALE. Se puede acceder a los GPIOs analógicos y digitales a través de conectores BNC, mientras que las señales DDI (AquadB o Datos Seriales) se asignan a conectores D-Sub 15. Entrada/salida digital (6x) - 5 V o 3,3 V de alto nivel Entrada analógica rápida (1x) - Resolución de 16 bits, velocidad de muestreo de 40 MSa/s, ancho de banda de 2,5 MHz, rango de tensión de entrada de ±10 V Entrada analógica (2x) - Resolución de 16 bits, velocidad de muestreo de 400 kSa/s, ancho de banda de 100 kHz, rango de tensión de entrada de ±10 V Salida analógica rápida (1x) - Resolución de 16 bits, tasa de conversión de 20 MSa/s, ancho de banda de 2,5 MHz, rango de tensión de salida de ±10 V Salida analógica (2x) - Resolución de 16 bits, tasa de conversión de 400 kSa/s, ancho de banda de 100 kHz, rango de tensión de salida de ±10 V Interfaz digital diferencial (3x), para salida AquadB o de datos en serie - salida diferencial de 3,3 V
