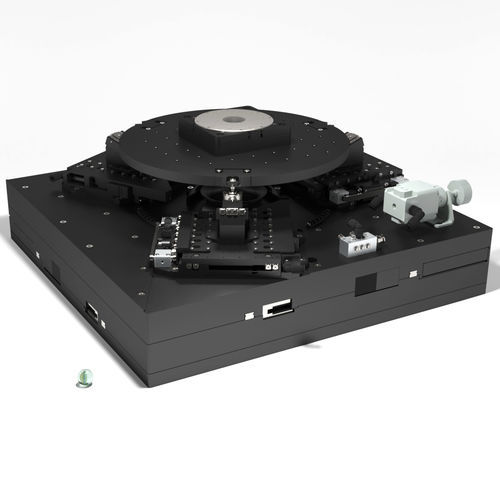

Sistema de posicionamiento trípode TRIPOD 400-6DoF

XYZ6 ejeslineal

El TRIPOD 400-6DoF tiene seis grados de libertad y está totalmente basado en accionamientos electromagnéticos directos SMARSHIFT de alta precisión. El TRIPOD 400-Core se basa en tres etapas MLS-92122 que permiten movimientos Z, Rx y Ry. Dos MLL-400 y un posicionador MR-9222 completan el sistema proporcionando grados de libertad en los ejes X, Y y Rz. El TRIPOD 400-6DoF impresiona por su gran rango de recorrido en el plano XY y su rendimiento dinámico. Además, permite cargas elevadas (hasta 6 kg) incluso a altas velocidades. El sistema está equipado con una compensación de la fuerza del peso ajustable y frenos neumáticos que permiten la estabilidad de la posición incluso cuando está apagado y el frenado de emergencia. Para permitir una amplia gama de aplicaciones, ofrecemos opciones personalizadas para la placa superior (aberturas, patrones de orificios, etc.). Los valores de recorrido rotacional se indican para un punto de giro en la superficie de la placa superior. Las dimensiones totales del sistema completo pueden ser mayores para diferentes posturas. Para más información, consulte el modelo CAD en el área de descargas. La repetibilidad se mide a unos 20 mm por encima de la placa superior de cada sistema, en todo el rango de recorrido y para un solo grado de libertad cada vez. Los valores pueden ser mejores para rangos de desplazamiento más cortos.
