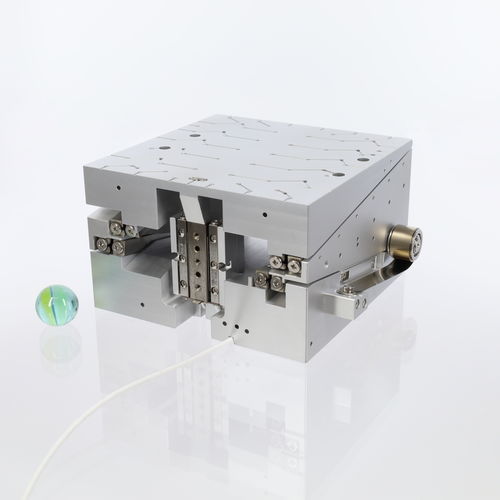

Platina de posicionamiento de alta carga CHS-9257-1D-15

linealpiezoeléctricade carrera larga

Esta platina de largo recorrido y alta carga está equipada con la unidad de accionamiento intercambiable de SmarAct, que permite retirar el accionamiento piezoeléctrico completo de la platina cuando es necesario para su mantenimiento. Dado que se puede acceder a la unidad de accionamiento desde el lateral de la platina, no es necesario retirar el dispositivo de la configuración de posicionamiento durante el mantenimiento. El diseño mecánico se basa en una cuña accionada que garantiza la máxima resolución del movimiento de la platina. Una guía independiente asegura un movimiento rectilíneo a lo largo de la dirección de carga y permite la integración de un sensor de posición para la realimentación directa de la posición y el funcionamiento en bucle cerrado. El patrón de orificios de montaje facilita el atornillado a las etapas lineales de la serie CLS92. Opcionalmente, puede aumentarse la fuerza de elevación máxima. Mecánica Max. Fuerza de elevación [N] - 15 Dimensiones [mm] - 92 x 92 x 57 Peso [g] - 935 Lazo cerrado Resolución del sensor MCS2 [nm] - 1 (S), 4 (L) Repetibilidad unidireccional MCS2 [nm] - ± 40 (S,L) Resolución del sensor (H)CU [nm] - 100 (L) Repetibilidad unidireccional (H)CU [nm] - ± 200 (S,L) Opciones Opciones de material - Base de aluminio como estándar; base de acero (-ST); base de titanio (-TI); anodizado negro (-BK) Opciones de vacío - HV (1E-6 mbar); UHV (1E-11 mbar)
