Controlador de motor paso a paso SDC2

DCen lazo cerradode alta resolución

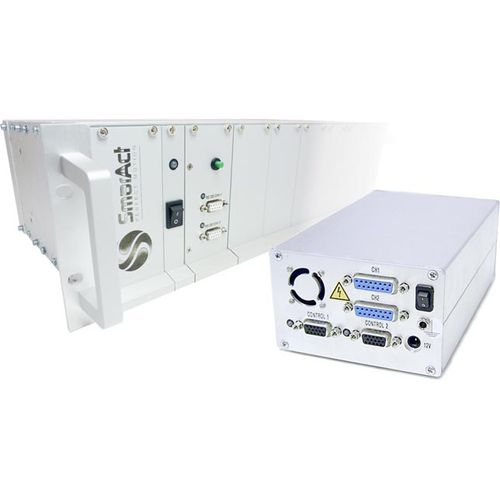

El sistema de control SDC2 permite accionar las etapas SmarAct Piezo de forma similar a un motor paso a paso. El sistema de control de dirección por pasos SDC2 es un sistema de control de bajo nivel que permite accionar nuestras etapas piezoeléctricas de forma similar a un motor paso a paso pero con una resolución muy alta. Las entradas estándar del controlador SDC2 son señales de paso y dirección. De este modo, le permite beneficiarse de las prestaciones de las etapas SmarAct con sólo unos pequeños cambios en su propio entorno de control establecido. Por cada paso se realiza un incremento de posición controlado en bucle cerrado en la dirección especificada. Para entregar la posición a su controlador de motor paso a paso, el SDC2 soporta la retroalimentación de la señal de cuadratura. Los controladores de esta línea de productos están disponibles como módulos montables en rack, cajas de sobremesa o como controladores de placa única OEM para su integración en la electrónica existente. Etapas compatibles - Etapas SmarAct con accionamientos stick-slip Canales - 2 canales por módulo controlador Soporte de sensores - L, S Retroalimentación de posición - Retroalimentación de cuadratura (A, B, Índice), límite (+/-), inicio, objetivo alcanzado Interfaz de escenario - 1x DSUB 15 por canal Interfaz con el PC - STEP / DIR 5 V TTL o colector abierto Carcasa - Tarjeta de control única (-OEM), de sobremesa (-TAB), módulo de rack de 19'' (2-12 canales, -MOD) Software y controladores - Programa de configuración SDC2 para Windows
