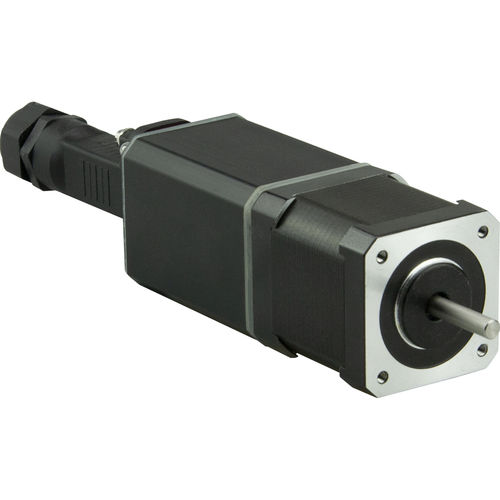

El SMD1.6mini IP65 es un controlador de motor paso a paso, que está incorporado en el motor paso a paso SM4247 y tiene protección de caja IP65. Estos drivers se ofrecen como unidades enteras ensambladas. No es necesario conectar, ajustar o cualquier otra preparación - el sistema es una unidad de motor paso a paso completa lista para funcionar. El alto grado de protección permite utilizar el accionamiento en entornos desfavorables.
Los accionamientos SMD1.6mini IP65 tienen unas dimensiones bastante reducidas, las dimensiones totales del conjunto son de 136 mm incluyendo el eje del motor y el tamaño del bastidor queda a 42 mm del tamaño de la brida del motor NEMA 17.
El modo de control es el modo estándar Pulso/Dir - el controlador del motor paso a paso recibe pulsos de tensión como señal de Paso y nivel de tensión como señal de Dirección. El desplazamiento del movimiento depende del número de pulsos, la velocidad del movimiento es proporcional a la frecuencia de los pulsos. La dirección depende del nivel de tensión en la entrada DIR. La señal de dirección puede invertirse.
Los principales parámetros del motor paso a paso SM4247 con un pequeño driver paso a paso SMD1.6mini IP65
Alimentación: 12 - 48 VDC
Modo de micropaso: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/128, 1/256.
Corriente de retención: 10...100% o corriente nominal
Par de retención máximo: 4.4 kgf*cm
Inercia del rotor del motor: 68 g*cm2
---
