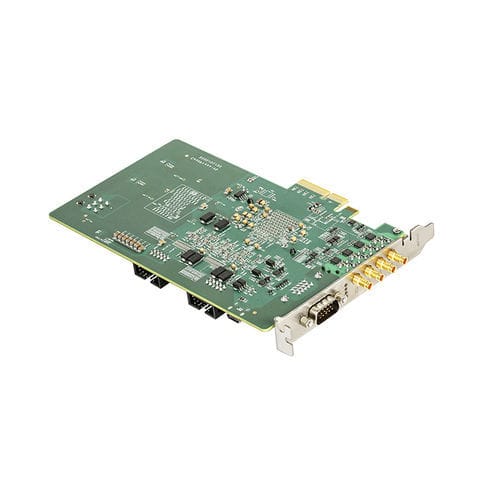

Tarjeta de adquisición de vídeo PCIe SMI-IMCA-01

FGPA4 canales12 bits

◎ PCIe Gen3 x 4; ◎ Soporta 1-4 canales de conexión de topología arbitraria de CoaXPress; ◎ Alimentación, control y disparo de la cámara CoaXPress; ◎ Velocidad de captura de imágenes de hasta 25Gbps; ◎ Buffer de imágenes de hasta 8Gb; ◎ Velocidad de cada enlace de hasta 6,25Gbps; ◎ La velocidad del ventilador se ajusta automáticamente en función de la temperatura de la FPGA para optimizar la refrigeración y el rendimiento acústico; ◎ Interfaz DIN 1.0/2.3 e indicador de estado LED de 4 colores; ◎ Soporta la fuente de alimentación CoaXPress de un solo canal de hasta 13W; ◎ Compatible con el estándar CoaXPress V1.1.1; Compatible con el estándar GenICam; ◎ IO flexible: 2 entradas diferenciales/simples; 2 salidas optoaisladas; 1 entrada de codificador rotativo en cuadratura; ◎ Soporta el sistema operativo Windows7/10 32/64bit; ◎ Apoyar el sistema operativo Linux; ◎ Apoyar la biblioteca de desarrollo SDK de C, C++, C#; ◎ Herramienta de configuración GUI. Profundidad de píxeles: - 8/10/12/14/16 bits Formatos de píxeles: - Raw, Mono, Bayer, RGB Número de cámaras: - Soporta de 1 a 4 conexiones topológicas de cualquier secuencia de líneas Interfaz gráfica: - CoaXPress de 4 vías DIN 1.0/2.3 con PoCXP Velocidad de imagen: - (1,25G, 2,5G, 3,125G, 5G, 6,25G) x4 Velocidad PCIE: - PCIe 3.0x4 Carga útil PCIE: - 128/256 bytes Compatibilidad con el protocolo: - CoaXPress1.1/1.1.1 ; GenICam ; GenTL Velocidad de adquisición: - 18,7Gbps(MAX) Tipo de escaneo: - Escaneo de área, escaneo de línea Entrada de disparo: - admite 2 entradas de señal (aislamiento óptico); frecuencia máxima de 1MHz; nivel estándar admite RS422, TTL y entrada diferencial (5-24V) Entrada de codificador: - admite una entrada de fase AB en cuadratura (aislamiento óptico); frecuencia máxima de 1MHz; el nivel estándar admite RS422, TTL y entrada diferencial (1-24V) Control de flash: - soporta una salida de señal bidireccional (aislamiento óptico), la frecuencia máxima es de 80kHz
