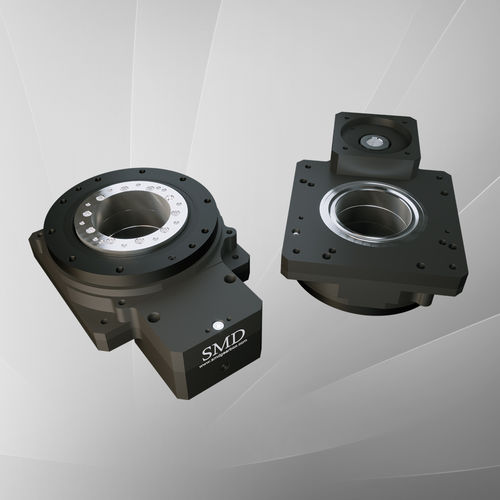

Reductor de engranaje helicoidal ST series

angular50 - 100 Nm20 - 50 Nm

CAJA DE CAMBIOS ROTATIVA HUECA Descripción del producto Par nominal de salida: 3 Nm a 90 Nm Holgura : 0,5arc-min Enganche directo con un diseño sencillo y fiable. Mesa giratoria hueca de gran tamaño para un cableado y una canalización concisos. Posicionamiento preciso y rápido. Repetición de los retornos de origen con facilidad. Características Juego máximo de 30 segundos de arco. Gran brida giratoria hueca - agujero hueco para el cableado o los ejes. El orificio hueco accionado por su servomotor mediante una gran corona dentada helicoidal integrada en una brida giratoria proporciona un posicionamiento e indexación suaves, precisos y rápidos. La brida gira sobre un rodamiento de precisión de alta capacidad del tipo "rodillo cruzado" para obtener precisión de posición, rigidez y cargas axiales pesadas. Se pueden conseguir mayores relaciones de reducción mediante la introducción de un reductor planetario o de ángulo recto. Para 1000 veces como máximo durante la vida útil del reductor. Velocidad límite de salida a 60 rpm Se pueden conseguir mayores relaciones de reducción introduciendo un reductor en línea o de ángulo recto. El rendimiento a plena carga es del 90% Con la velocidad de entrada admisible y el par de salida continuo.
