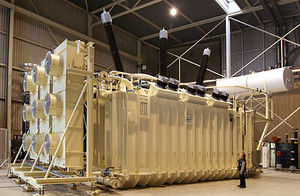

Transformador de distribución

sumergidode alta tensiónde pie

En una central eléctrica convencional, la energía la termal o del potencial se convierte a la energía mecánica, que alternadamente se debe convertir a la energía eléctrica. Una turbina del vapor, del gas o del agua se utiliza para conducir un eje que rota, que alternadamente conduce un generador, produciendo electricidad en una tensión relativamente baja (típicamente en la gama 15kV-24kV). Esta baja tensión se debe transformar a un voltaje más alto usando un transformador elevador del generador, si no los conductores de la transmisión serían demasiado grandes en la sección representativa ser prácticos, y la caída de voltaje (típicamente 10kV en línea típica de la transmisión) significaría que poco o nada de energía podría ser transmitida realmente. El transformador del generador consiste en típicamente una bobina de la baja tensión, una bobina de alto voltaje y una bobina de regulación de alto voltaje opcional, para permitir un cierto control del nivel voltaico de la salida. Muchos de los desafíos con el diseño de los transformadores elevadores del generador se relacionan con las corrientes extremadamente altas en las bobinas del LV, y los campos magnéticos producidos por las conexiones actuales pesadas. Smit Transformatoren toma gran cuidado para calcular y para controlar estos campos magnéticos para evitar hotspots en las estructuras que afianzan con abrazadera internas o el tanque del transformador.
