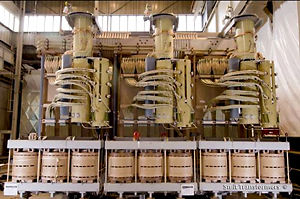

Transformador desfasador

de distribuciónencapsulado en resinatrifásico

La transferencia masiva de energía es en su mayor parte un asunto pasivo, donde la energía fluye hacia la carga por el camino de menor impedancia. Para influir en este flujo, se debe modificar el ángulo de fase del extremo de envío o de recepción - esto se puede hacer mediante el uso de transformadores de desplazamiento de fase. El transformador de desplazamiento de fase introduce una corriente circulante en el sistema que actúa para reducir (cuando funciona en modo Buck) o aumentar (cuando funciona en modo boost) la corriente de carga en la línea donde se encuentra el transformador de desplazamiento de fase. El desplazamiento de fase real se consigue mediante la interconexión de dos fases de los devanados de regulación conectados en estrella a través de una fase del devanado "impulsor" conectado en triángulo. Al cambiar la derivación bajo carga, se pueden modificar la magnitud y la polaridad del desplazamiento de fase, lo que a su vez determina la corriente circulante en el sistema. Para valores de potencia más bajos, las dos partes activas pueden colocarse en un solo tanque. Sin embargo, en los transformadores de cambio de fase de mayor potencia, las dos partes activas (el excitador y los transformadores de refuerzo) se montan en depósitos separados y las dos partes activas se conectan entre sí. Esta conexión entre el excitador y los transformadores de refuerzo se realiza con la tensión total del sistema y normalmente debe realizarse dentro de un canal lleno de aceite, para evitar el riesgo de que se produzca un cortocircuito interno dañino. SGB-SMIT Group tiene una excelente experiencia en transformadores de cambio de fase de gran tamaño, incluyendo la capacidad de analizar los complejos voltajes transitorios que pueden ocurrir durante la conmutación externa o eventos de relámpago.
